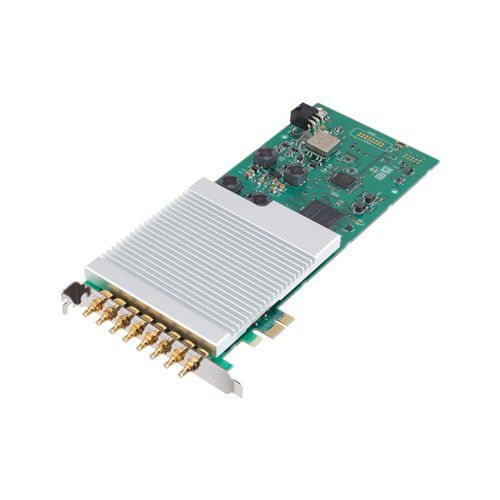

Tarjeta de comunicación PCI ZM-C2H-PE

Este producto es una tarjeta madre de capacitancia compatible con el bus PCI Express y equipada con funciones para medir la capacidad electrostática (C) y el coeficiente de pérdida (D) de condensadores cerámicos de alta capacidad a alta velocidad y con gran precisión. Está equipado con dos canales de puertos que pueden realizar la medición de cuatro terminales de la capacidad del condensador, y cada canal se puede configurar con un rango independiente y realizar la medición por separado. Este producto es compatible con el controlador de dispositivos de Windows. Medición de condensadores cerámicos de alta capacidad Este producto puede medir la capacidad electrostática (C) y el coeficiente de pérdida (D) de condensadores cerámicos de 400pF a 1,4mF. Dispone de frecuencias de medición de 1 kHz y 120 Hz y tensiones de medición de 1,0 Vrms y 0,5 Vrms. Equipado con dos canales de puertos de medición de cuatro terminales Este producto está equipado con dos canales de puertos que pueden realizar la medición de cuatro terminales de la capacidad del condensador, y cada canal se puede configurar con un rango independiente y realizar la medición por separado. Capacidad de medición a alta velocidad y capacidad de medición a tensión constante La capacidad electrostática (C) y el coeficiente de pérdida (D) se pueden medir en 2mseg a una frecuencia de 1kHz y en 10mseg a una frecuencia de 120Hz. Y ajusta automáticamente la tensión de salida para que la tensión aplicada al objetivo de medición (condensador) se convierta en la tensión ajustada. En consecuencia, es posible medir la capacidad del condensador con una tensión de medición constante en todo momento, sin que le afecten las caídas de tensión provocadas, por ejemplo, por el cable.
