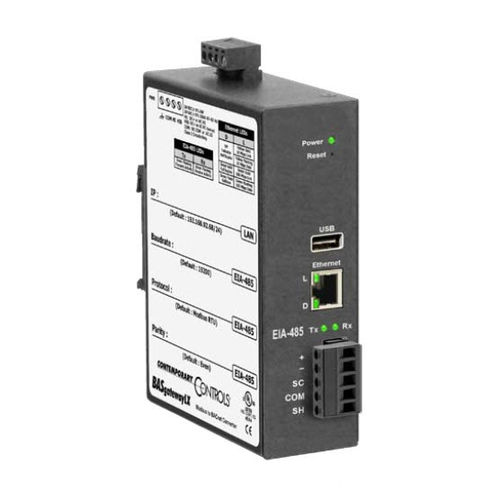

Pasarela de comunicación BASGLX-M1

EthernetModbusBACnet

Modbus sigue siendo una interfaz de red muy popular. Se encuentra comúnmente en trabajos como el control de calderas, variadores de velocidad y aplicaciones de medición, pero estos dispositivos no cumplen con BACnet. Para que los dispositivos Modbus aparezcan como dispositivos BACnet individuales se utiliza un BASgatewayLX. Este dispositivo tiene un puerto Modbus TCP o BACnet/IP Ethernet de 10/100 Mbps y un puerto serie Modbus EIA-485 opto-aislado para dispositivos Modbus RTU o Modbus ASCII. Hasta 30 dispositivos serie Modbus (representados por hasta 1000 puntos sondeados) pueden compartir el puerto Modbus único en el BASgatewayLX. La función de enrutamiento virtual en el BASgatewayLX permite que cada dispositivo Modbus conectado aparezca como un dispositivo individual compatible con BACnet. Lo que se necesita es un perfil de dispositivo para cada dispositivo de tipo Modbus. Contemporary Controls mantiene una biblioteca de perfiles de dispositivos comunes. Si no hay uno disponible, Contemporary Controls lo proporcionará a petición. Utilizando páginas web y una base de datos residente de perfiles de dispositivos Modbus comunes, los puntos de datos Modbus de dispositivos Modbus Serial o Modbus TCP pueden ser mapeados a objetos BACnet.
