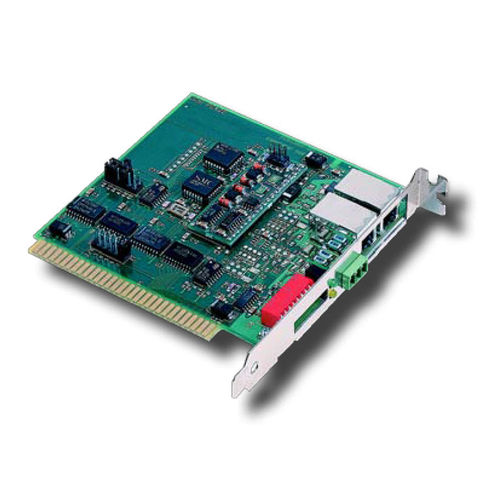

Módulo de interfaz PCX20 series

La serie PCX20 de módulos de interfaz de red (NIMs) ofrece la conectividad confiable de ARCNET para las computadoras compatibles de XT/AT. Este producto se diseña con la viruta de regulador de COM20020 ARCNET. Las características incluyen el encadenamiento de comando, de acceso secuencial al RAM interno, a la detección duplicado de la identificación del nodo, y a las tarifas de datos variables hasta 5 Mbps. No hay requisito para el arbitraje del esperar-estado. Cada módulo PCX20 tiene dos LED en el tablero para la operación de la red de la supervisión y el acceso del autobús al módulo. También tiene un interruptor DIP externo para poder reasignar fácilmente direcciones del nodo sin la eliminación del módulo o la apertura de la caja de la computadora. Hay ocho modelos dentro de la serie PCX20. El PCX20-CXS apoya las configuraciones coaxiales de la estrella que requieren ejes externos si con excepción de la comunicación de punto a punto es necesario. El PCX20-CXB acomoda un multidrop o una configuración de autobús coaxial, típicamente sin ningunos ejes. Otras versiones incluyen el PCX20-FOG-ST para el cable óptico de fibra con los conectadores del ST. El PCX20-TPB apoya el cableado de conductor doble retorcido del multidrop usando RJ-11 y los conectadores del terminal de tornillo. Dos unidades proporcionan la operación C.C.-juntada EIA-485: el PCX20-485 permite que el modo de la placa madre sea controlado por el software de los usuarios, mientras que el PCX20-485D fuerza modo de la placa madre vía el hardware para esos usuarios que tienen software de la herencia que sea incapaz de invocar control de la placa madre. El PCX20-485X ofrece la operación transformer-coupled EIA-485 con el modo de la placa madre forzado a través del hardware.
