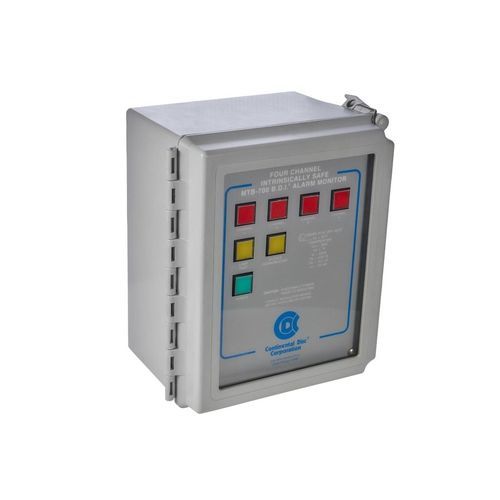

Panel de alarma programable MTB-700

El monitor de alarmas MTB-700, un componente fundamental de un sistema completo de indicadores de rotura de discos (BDI), se vincula con hasta cuatro discos de rotura para alertar a la sala de control cercana de los discos rotos. Tras la ruptura del disco, las barreras intrínsecamente seguras y aisladas galvánicamente del MTB-700 activan señales o relés de salida para advertir a los operadores y activar bombas, válvulas u otros equipos conectados al sistema. Discos de ruptura, el sistema de alarma BDI y el monitor de alarma MTB-700 El sistema de alarma BDI se basa en un circuito eléctrico. Normalmente, una señal continua fluye entre la Tira de Alarma BDI y el Monitor de Alarma MTB-700. Al romperse el disco, la banda de alarma se corta, abriendo el circuito e interrumpiendo la corriente a través de la banda. El monitor de alarma MTB-700 contiene varios módulos reemplazables y relés de canal. Cada relé de canal se conecta a una tira de alarma. Cuando un disco de ruptura rompe su tira de alarma BDI, se acciona un relé, enviando una señal al panel de control. Se pueden utilizar paneles de control, anunciadores, paneles luminosos u otros dispositivos de señalización para avisar de la rotura de un disco. Los circuitos de relés individuales permiten que el MTB-700 supervise varios discos de ruptura a la vez. También pueden activarse bombas, válvulas y otros sistemas para responder a una situación de sobrepresión o vacío cuando se rompe una banda de alarma. Detalles técnicos y opciones En el monitor de alarma MTB-700 se utiliza una barrera MTL5018AC con una opción de alimentación de entrada de 120/240 VAC. Una barrera MTL5018 se utiliza en el Monitor de Alarma MTB-700 con la opción de alimentación de entrada de 24 VDC.
