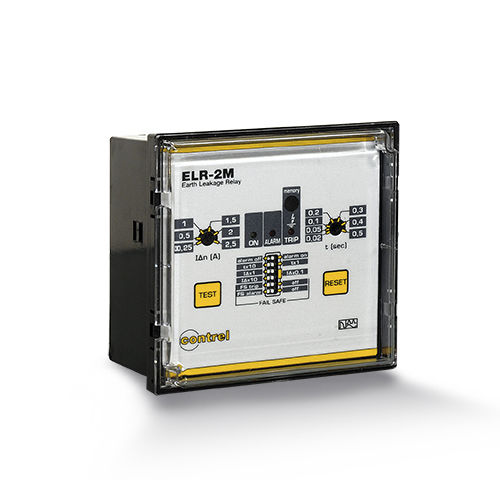

Relé de protección de fuga a tierra ELR-2

1NA/NCACDC

TC externo ELR-2. 2 umbrales de funcionamiento. Indicador de bandera (TRIP). Seguridad contra fallos. Relé de fuga a tierra con 2 umbrales de funcionamiento, montaje empotrado. TC externo. A prueba de fallos. Introducción Gama ELR Nombre del producto ELR-2 Tipo de producto Relé de protección de corriente residual Compatibilidad de los sensores de corriente Sensor de corriente de fuga a tierra CT-1 Características técnicas Aplicación Relé de protección de corriente residual Tensión de alimentación 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (opcional) 12 VAC/DC (opcional) Consumo de energía 5,5 VA Tipo de medición Medición interna de la corriente de defecto a tierra Ajuste de fuga a tierra residual tipo 0,025...25 A Ajuste del tiempo de fuga a tierra residual tipo 0,02...5 s Clase de protección de fuga a tierra Tipo A Función de prueba Local Prueba remota Relés de salida 2 conmutadores (ambos TRIP) 5 A (240 VAC) Configurable normalmente sin tensión o con tensión Indicaciones de la pantalla LED verde (encendido) LED rojo (DISPARO) LED rojo (ALARMA) Memoria de disparo mecánica (versión ELR-2M) Modo de montaje Montaje empotrado 96x96 mm Normas IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anexo M Peso 280g Entorno Grado de protección IP40 frontal IP20 terminales Humedad relativa 5...90% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+80 °C Opciones Tropicalización Filtro de 3ª armónica Cubierta transparente IP65
