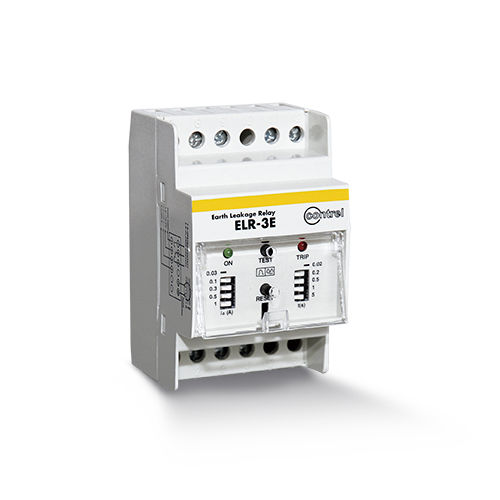

Relé de protección de fuga a tierra ELR-3E

2NA/NCACDC

ELR-3E TC externo. 1 umbral de funcionamiento. Tiempo de disparo y retardo ajustables. Relé diferencial de 1 umbral de actuación, modular, montaje en carril DIN de 35mm. TC externo. Umbral por dip-switch. Introducción Gama ELR Nombre del producto ELR-3E Tipo de producto Relé de protección de corriente residual Compatibilidad de los sensores de corriente Sensor de corriente de fuga a tierra CT-1 Características técnicas Aplicación Relé de protección de corriente residual Tensión de alimentación 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (opcional) Consumo de energía 3 VA Tipo de medición Medición interna de la corriente de defecto a tierra Tipo de ajuste de fuga a tierra residual 0,03 A o 0,1 A o 0,3 A o 0,5 A o 1 A Tipo de ajuste del tiempo de fuga a tierra residual 0,02 s o 0,2 s o 0,5 s o 5 s Clase de protección contra fugas a tierra Tipo A Filtro de 3ª armónica (opcional) Función de prueba Local Relés de salida 1 conmutador (TRIP) 5 A (240 VAC) Indicaciones de la pantalla LED verde (encendido) LED rojo (DISPARO) Modo de montaje Carril DIN 3 módulos Normas IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 Peso 190g Entorno Grado de protección IP40 frontal IP20 terminales Humedad relativa 5...90% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+80 °C
