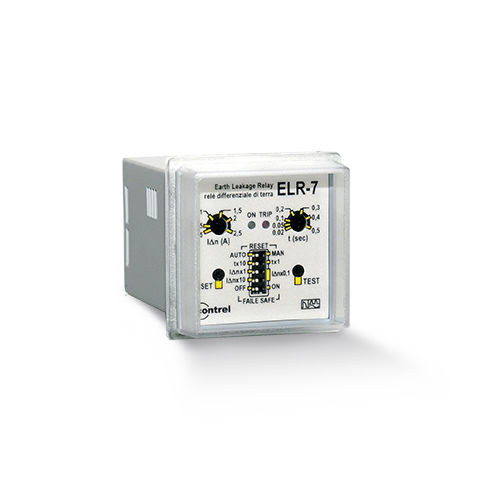

Relé de protección de fuga a tierra ELR-7

2NA/NCACDC

ELR-7 48x48mm. 1 umbral de actuación. Tiempo de disparo y retardo ajustables. IΔn 0,025...25A, tiempos de disparo de 0,02 a 5 seg, alimentación auxiliar 24, 48, 115 VAC/DC y 230 VAC (48x48 mm). Introducción Gama ELR Nombre del producto ELR-7 Tipo de producto Relé de protección de corriente residual Compatibilidad de los sensores de corriente Sensor de corriente de fuga a tierra CT-1 Características técnicas Aplicación Relé de protección de corriente residual Tensión de alimentación 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (opcional) 240 VDC (opcional) Consumo de energía 5,5 VA Tipo de medición Medición interna de la corriente de defecto a tierra Tipo de ajuste de fuga a tierra residual 0,025...25 A Ajuste del tiempo de fuga a tierra residual tipo 0,02...5 s Clase de protección contra fugas a tierra Tipo A Filtro de 3ª armónica (opcional) Función de prueba Local Relés de salida 1 conmutador (TRIP) 5 A (240 VAC) Indicaciones de la pantalla LED verde (encendido) LED rojo (DISPARO) Modo de montaje Montaje empotrado 48x48 mm Normas IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 Peso 300g Entorno Grado de protección IP40 frontal IP20 terminales Humedad relativa 5...90% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+80 °C Opciones Tropicalización Filtro de 3ª armónica Cubierta transparente IP65
