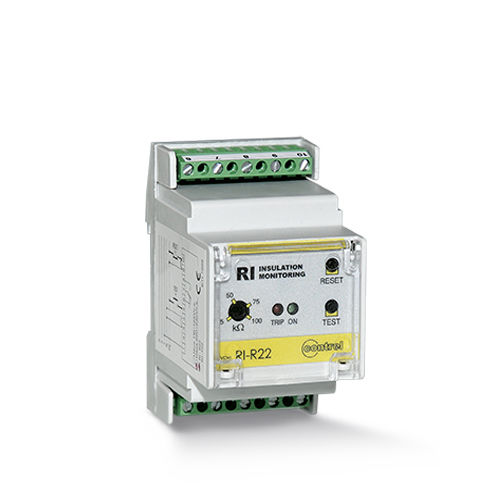

Aparato de control de aislamiento para red AC RI-R22

RI-F22 Dispositivo de control de aislamiento hasta 230 VAC con umbral de disparo fijo Dispositivos de control de aislamiento para la red de detección de fallos hasta 230 VAC con umbral de disparo fijo Introducción Gama RI Nombre del producto RI-F22 Tipo de producto Dispositivo de control de aislamiento Aplicación Protección de instalaciones de producción Protección de motores Protección de líneas de transformación Sistema de puesta a tierra IT Características técnicas Tensión de red 230 VCA a 50...60 Hz Alimentación auxiliar 220...240 VCA a 50/60 Hz 110...125 VCA (opcional) Consumo de energía 3 VA Tipo de medición Resistencia de aislamiento de la red Umbral de intervención Alarma: Fijado en 100 kOhmios Retraso de intervención 1 s Corriente de medición 0,1 mA (máx.) Tensión de medición 12 VDC Impedancia interna 100 kOhm Función de prueba Local Conmutación de la salida 1 (TRIP) 5 A (240 VAC) Señalización local LED verde (encendido) LED rojo (TRIP) Modo de montaje carril DIN 3 módulos Normas CEI-EN 61010-1 CEI-EN 61557-8 CEI-EN 61326-1 Peso 300g Entorno Grado de protección IP frontal IP40 con tapa Terminales IP20 Humedad relativa 5...90% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+70 °C
