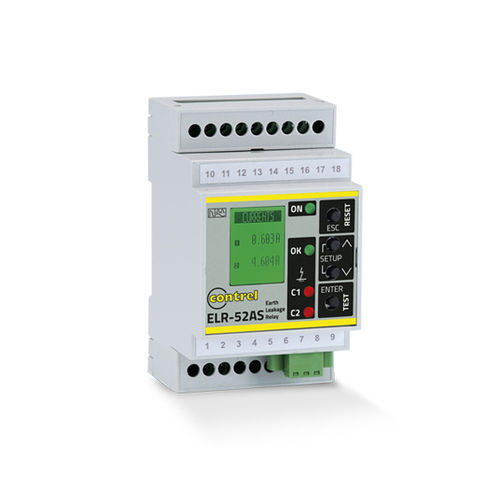

Relé de protección de fuga a tierra ELR-52AS

de corrienteACen riel DIN

ELR-52AS Relé de protección de corriente residual con 2 canales. Relés de enclavamiento. Registro de eventos. RS485 Modbus. Relé diferencial de tierra con 2 entradas de sensor toroidal asociadas, mide la corriente de fuga en una instalación eléctrica para detectar niveles que podrían ser perjudiciales. Ideal para la protección o la alarma, el producto ofrece múltiples ajustes. 2 salidas de relé (biestables) con 1 contacto conmutado cada una. RS485 y egrave; disponibles. La memoria no volátil mantiene el estado de disparo del relé. Introducción Gama ELR Nombre del producto ELR-52AS Tipo de producto Relé de protección de corriente residual Compatibilidad de los sensores de corriente Sensor de corriente de fuga a tierra CT-1 Características técnicas Aplicación Relé de protección de corriente residual Tensión de alimentación 110-230 VAC 50/60Hz 24/48 VAC/DC (opcional) Consumo de energía 6 VA Tipo de pantalla LCD retroiluminada (rojo TRIP) LCD retroiluminado (amarillo ALARMA) Tipo de medición True RMS Medición interna de la corriente de defecto a tierra Entradas del canal toroidal 2 Ajuste de fuga a tierra residual 0,030...5 A Ajuste de la temporización de la fuga a tierra residual 20...500 ms Ajuste del umbral de alarma 50...90% Clase de protección contra fugas a tierra Typo A superinmunizada Filtro 3er armónico seleccionable Función de prueba Local Prueba remota Relés de salida 2 independientes (relé de enclavamiento) 5 A (240 VAC) Configurable normalmente desenergizado o energizado Función MEMORIA La memoria no volátil conserva el estado de disparo del relé. Si se dispara, y la tensión de alimentación desaparece, el ELR-51AS permanecerá disparado en el momento del encendido, con el relé de disparo excitado y el LED TRIP encendido, hasta el reinicio. Indicaciones de la pantalla LED verde (encendido) LED rojo (DISPARO) LED OK (Sistema sano) Puerto de comunicación RS485 (opcional)
