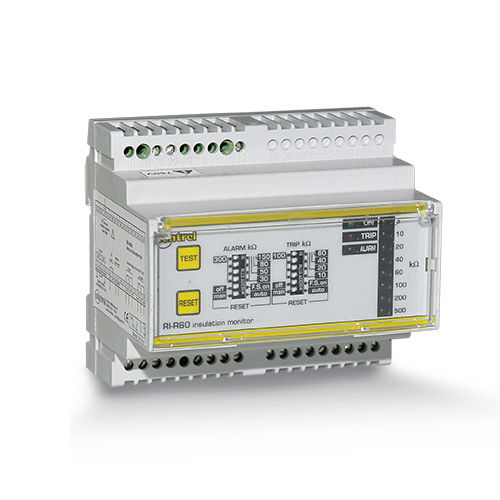

Aparato de control de aislamiento para red AC RI-R60

RI-R60 Dispositivo de vigilancia del aislamiento hasta 760 VAC. Umbral de disparo y alarma. Dispositivos de control de aislamiento para la red de detección de fallos hasta 760 VAC Introducción Gama RI Nombre del producto RI-R60 Tipo de producto Dispositivo de control de aislamiento Aplicación Protección de instalaciones de producción Protección de motores Protección de líneas de transformación Sistema de puesta a tierra IT Características técnicas Tensión de red 500...760 VAC a 50...60 Hz Alimentación auxiliar 110...230 VAC a 50/60 Hz Consumo de energía 5 VA Tipo de medición Resistencia de aislamiento de la red Umbral de intervención Alarma: 30...300 kOhm Disparo: 10...100 kOhm Tiempo de respuesta < 5 s Corriente de medición 0,240 mA (máx.) Tensión de medición 48 VDC Impedancia interna 200 kOhm Función de prueba Local Prueba remota Relé de salida 2 conmutaciones (DISPARO, ALARMA) 5 A (240 VAC) Señalización local LED verde (encendido) LED rojo (DISPARO) LED amarillo (ALARMA) Barra de LED de nivel de aislamiento Modo de montaje carril DIN 6 módulos Normas CEI-EN 61010-1 CEI-EN 61557-8 CEI-EN 61326-1 Peso 500g Entorno Grado de protección IP frontal IP40 con tapa Terminales IP20 Humedad relativa 5...90% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+70 °C
