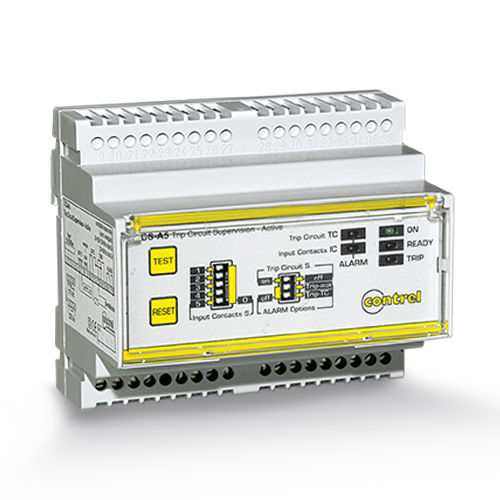

Relé de vigilancia de circuitos de disparo TCS-A5

ACDCen riel DIN

TCS-A5 Control permanente con actuador del circuito de seguridad Actuador para el circuito de seguridad según CEI 64/8 Introducción Gama TCS Nombre del producto TCS-A5 Tipo de producto Dispositivo para el control permanente de los circuitos de seguridad con actuador para la apertura del circuito de emergencia Características técnicas Tensión de la red de control 110...240 VAC/DC 20...60 VAC/DC (opcional) Tensión de alimentación 110...240 VAC 110 VDC (opcional) 24...48 VAC/DC (opcional) Retardo de encendido 150 ms Consumo de energía 5 VA (máx.) Retardo de activación de la salida TRIP 150 ms Impulso de la salida TRIP por fallo de alimentación 100 ms Función de prueba Local Función de rearme Local Remoto Relés de salida 2 conmutaciones (TRIP+SAFE, ALARM) 5 A (240 VAC) 0,3 A (110 VDC) 2 A (48 VDC) Indicaciones de la pantalla LED verde (alimentación ON) LED rojo TRIP (intervención del relé) LED rojo ALARMA (fallo del circuito de salida) LED rojo ALARM (fallo en el circuito de contactos de entrada) LED rojo READY (dispositivo listo para la activación de la salida) Microinterruptores Ajuste del número de contactos de entrada controlados también para el cortocircuito con resistencias Ajuste de los modos de funcionamiento en condiciones de alarma y activación/desactivación del "circuito de disparo Modo de montaje carril DIN 6 módulos Normas EN 61010-1 EN 61551-1 EN 61326-1 EN 61326-2-4 CEI 64-8/464.1 64-8/465.5 64-8/537.4.3 Peso 500g Entorno Grado de protección IP40 en el frontal IP20 en los terminales Humedad relativa 5...95% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+70 °C Opciones Espansione circuiti sottocontrollo TCS-R6 device Modelos disponibles Tensión de alimentación: 110...230 VAC | Vc: 100...240 VAC/DC Tensión de alimentación: 24...48 VAC/DC | Vc: 20...60 VAC/DC Tensión de alimentación: 110...230 VCA | Vc: 20...60 VCAC/DC Tensión de alimentación: 24...48 VCA/DC | Vc: 100...240 VCA/DC
