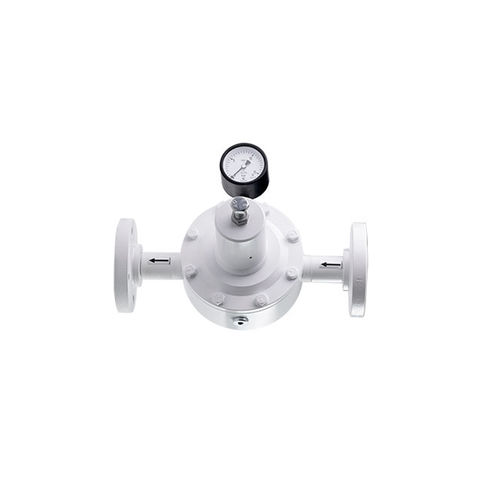

Válvula de reducción de presión M 3480 C

de membranade dosificaciónpara cloro

la válvula reductora de presión de cloro gaseoso se utiliza para bajar la presión de gas no regulada hasta una presión de gas de funcionamiento estable. La válvula reductora de presión asegura el funcionamiento independiente de la presión del regulador de vacío y evita, en relación con los cambios de presión y temperatura, la licuefacción del cloro gaseoso. GENERAL La válvula reductora de presión de cloro gaseoso M 3480 C se utiliza para reducir la presión de gas no regulada hasta una presión de gas de funcionamiento constante. La válvula reductora de presión asegura el funcionamiento independiente de la presión del regulador de vacío y evita, en relación con los cambios de presión y temperatura, la licuefacción del cloro gaseoso. PRINCIPIO DE FUNCIONAMIENTO Mediante el tornillo ajustable, el cono de la válvula puede elevarse por encima del asiento de la válvula dentro de unos límites definidos, de modo que la presión de funcionamiento puede ajustarse a cualquier valor entre 2 y 3 bar para el Cl2. Las fluctuaciones de presión se compensan mediante el sistema de doble membrana con resorte, de modo que la presión de funcionamiento se mantiene constante (con un caudal constante). Si la presión de funcionamiento supera el valor ajustado, el sistema de diafragma con muelle permite que la válvula se cierre. INSTALACIÓN La válvula reductora de presión de cloro gaseoso se monta siempre en un sistema de cloro, por lo que la instalación depende en gran medida del sistema. Cuando se saca de la caja de embalaje, la válvula debe montarse lo antes posible; en caso contrario, debe almacenarse en un lugar seco. No debe entrar humedad en la válvula La válvula tiene dos bridas, se monta en la línea de presión del sistema de cloro gas con contrabridas y se aprieta con tornillos.
