Medición simultánea de 2 puntos
6 salidas de relé
Indicación de fallos
Prueba manual de los indicadores de alarma
Batería de reserva (opcional)
Generalidades

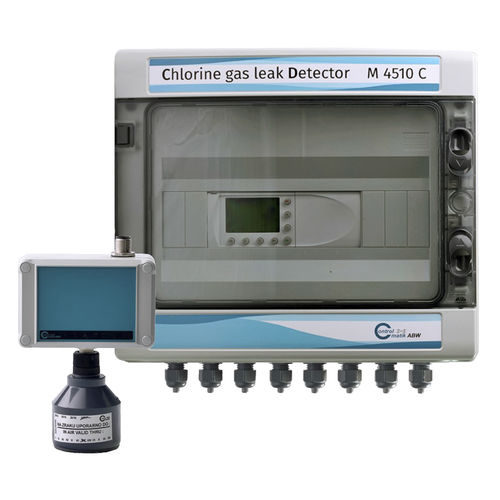

La unidad de detección ABW de la serie M 4510 C de Controlmatik se compone de una unidad de evaluación de señales independiente con pantalla, una unidad con dos alarmas ajustables y una alarma de fallo, una unidad de alimentación y una célula de detección - sonda independiente.
La célula de detección está montada en una carcasa IP 65 y dispone de una salida de 4 20 mA que se conecta a la unidad de evaluación de señales. Se pueden configurar dos alarmas ajustables y se pueden activar las siguientes unidades en caso de fuga de gas cloro:
Bocina de alarma
Luz intermitente
Sistema de ventilación
Sistema de neutralización
Para la célula de detección, véase la información de producto del sensor de detección de gas cloro M 2103 C.
DATOS TÉCNICOS:
Unidad de medida PPM
Rango de temperatura de - 10 a + 50 °C
Resolución a 20 °C 0,1 PPM
Repetibilidad 2 %
Rango de medición 0 - 20 PPM
Tensión de alimentación 220V, 50/60Hz
Fusible 1 A (T)
Salida analógica 2 x 4-20 mA
Tensiones de salida 0-10 V DC (a petición)
Entrada de corriente 2 x 4 - 20 mA para el sensor 1 y el sensor 2
---
