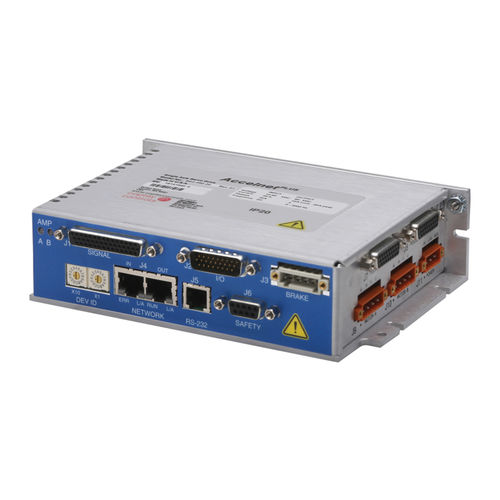

Servo-variador DC Accelnet BP2 series

brushlessdigitalde PWM

El BP2 es un accionamiento de alto rendimiento, alimentado por CC, para el control de posición, velocidad y par de los motores sin escobillas y de escobillas a través de CANopen. La puesta en marcha del accionamiento es rápida y sencilla mediante el software CME 2™ que funciona bajo Windows® y se comunica con el BP2 a través de RS-232. El BP2 funciona como un nodo CANopen DS-402. Los modos soportados incluyen: Perfil Posición-Velocidad-Par, Modo de Posición Interpolada (PVT) y Homing. Se admite la retroalimentación de los codificadores incrementales y absolutos. Un puerto de codificador multimodal funciona como una entrada o una salida, dependiendo de la configuración básica de la unidad. Como entrada toma la retroalimentación de un codificador secundario para crear un sistema de control de posición de doble lazo o como codificador maestro para conducir una mesa de levas. Como salida, amortigua las señales del codificador digital del motor y elimina los cables divididos que se necesitarían para enviar las señales tanto al accionamiento como al sistema de control. Especificaciones CORRIENTE CONTINUA 3A PICO DE CORRIENTE 6A TENSIÓN DE SUMINISTRO 14-90 VDC DIMENSIONES 172.1 x 119,3 x 44,1 mm ENTRADAS DIGITALES 18 SALIDAS DIGITALES 7 FEEDBACK BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki, Analog Sin/Cos, Incremental, Digital Halls, Aux encoder/ encoder out INTERFAZ DE COMANDOS Paso/Dirección, Analógico, PWM MEDIO AMBIENTE Comercial MODOS DE CONTROL - Perfil Posición-Velocidad-Torsión, Posición Interpolada, Homing - Camming, Gearing - Indexer INTERFAZ DE COMANDOS - CANopen - ASCII y E/S discretas - Comandos de paso - Posición ±10V/velocidad/par de torsión - Comando de velocidad/par de torsión PWM - Codificador maestro (Gearing/Camming) COMUNICACIONES - CANopen DS-402 - RS-232 FEEDBACK Codificadores incrementales - Cuadrante digital A/B
