Servo-variador DC Accelnet ACK series

digitalCANopenRS-232

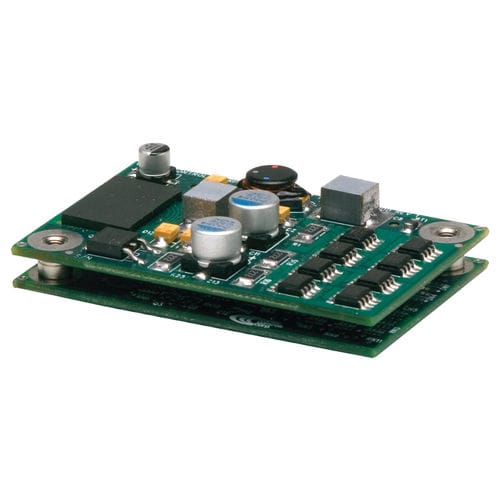

El Módulo Accelnet Micro es un servoaccionamiento digital que combina la conexión en red CANopen con el control 100% digital de los motores con o sin escobillas en un paquete de montaje de una placa de PC. Las opciones de alimentación incluyen hasta 15 Adc continuos y 30 Adc pico de fuentes de alimentación de 14 a 90 Vcc. Usado como un drive autónomo, el Accelnet Micro Module puede operar usando comandos de posición incrementales de controladores de motores paso a paso en formato Pulso/Dirección o CU/CD, así como comandos de cuadratura A/B de un master-encoder. El control de par o velocidad puede ser de señales digitales PWM, o analógicas de ±10V. Especificaciones CORRIENTE CONTINUA 3A PICO DE CORRIENTE 6A TENSIÓN DE SUMINISTRO 14-55 VDC DIMENSIONES 63.5 x 40.6 x 21.1 mm ENTRADAS DIGITALES 10 SALIDAS DIGITALES 3 FEEDBACK INTERFAZ DE COMANDOS Paso/Dirección, Analógico, PWM MEDIO AMBIENTE Comercial Modos de control - Indexador, punto a punto, PVT - Cámara, engranaje, posición, velocidad, par.. Interfaz de mando - CANopen/DeviceNet - ASCII y E/S discretas - Comandos de paso - Comando de posición/velocidad/par de torsión de ±10V - Comando de velocidad/par de torsión PWM - Codificador maestro (Gearing/Camming) Comunicaciones - CANopen/DeviceNet - RS232 Comentarios - Codificador digital cuádruple A/B - Codificador secundario - Salas digitales - Resolver (opción -R) I/O - Digital - 10 entradas, 3 salidas Dimensiones: mm [in] - 63,5 x 40,6 x 21,1 [2,50 x 1,60 x 0,83] DESCRIPCIÓN El Módulo Accelnet Micro es un servoaccionamiento digital que combina la conexión en red CANopen con el control 100% digital de los motores de escobillas o sin escobillas en un paquete de montaje en placa de PC con opciones de alimentación a 15 Adc continuos y 30 Adc pico de fuentes de alimentación de 14 a 90 Vcc. El micro-módulo Accelnet funciona como un dispositivo de control de movimiento usando el protocolo CiA 402 bajo el CANopen DS-301 V4.
