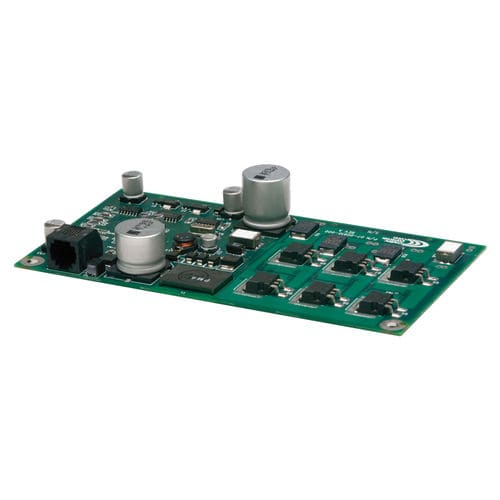

Servo-amplificador DC Accelus ASC series

brushlesspaso a pasodigital

El ASC ofrece un control de alto rendimiento de los motores sin escobillas y con escobillas en una tarjeta económica. También está disponible una versión montada en panel. Los modos de par y velocidad se complementan con el modo de posición Paso/Dirección. La retroalimentación es un codificador incremental y Halls digitales. Especificaciones CORRIENTE CONTINUA 6A PICO DE CORRIENTE 18A TENSIÓN DE SUMINISTRO 20-55 VDC DIMENSIONES 154.2 X 89.1 X 29.1 mm ENTRADAS DIGITALES 6 SALIDAS DIGITALES 2 FEEDBACK Salas digitales, incrementales INTERFAZ DE COMANDOS Análogo, Paso/Dirección, PWM MEDIO AMBIENTE Comercial - Montaje del PCB - Control de posición, velocidad y torsión - Interfaz del controlador Interfaz de paso Comando de velocidad y torsión ±10V Comando de velocidad y torsión PWM El engranaje electrónico - Control orientado al campo para Velocidad y par óptimos - Auto-Tuning y Auto-Phasing - Comentarios Codificador Digital y Salas - I/O programable: 6 entradas, 2 salidas - Componente reconocido por UL y cUL según UL 61010-1 3ª edición descripción El servoamplificador Accelus™ impulsa motores DC sin escobillas en los modos de posición, velocidad o par con control 100% digital. La conmutación es sinusoidal usando la retroalimentación del codificador del motor. Las señales Hall se utilizan para la inicialización y corrección de fase, eliminando la búsqueda del motor después del encendido. El control avanzado orientado al campo asegura el más alto par motor en un amplio rango de velocidades, minimizando el calentamiento del motor y maximizando la eficiencia. Los algoritmos de control digital transforman las corrientes del estator de CA en componentes directos y en cuadratura. La corriente de cuadratura que produce el par se controla mediante el bucle de corriente, y el componente directo se lleva a cero eliminando las pérdidas de la corriente que no produce el par.
