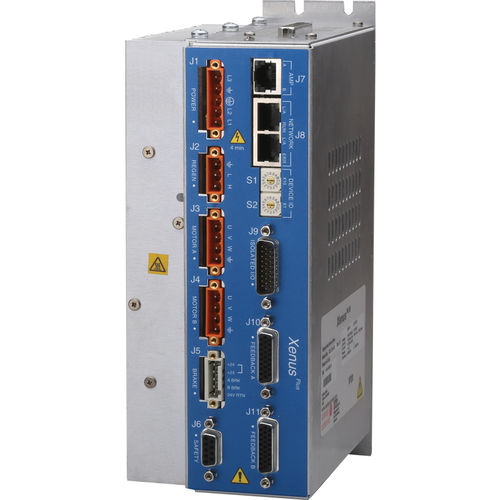

Servo-variador AC Xenus XE2 series

analógicode PWMdos ejes

El XE2 establece nuevos niveles de rendimiento, conectividad y flexibilidad. El protocolo de aplicación CANopen sobre la comunicación EtherCAT (CoE) proporciona un bus industrial ampliamente utilizado y rentable. Se admite una amplia gama de codificadores absolutos. Los convertidores A/D de alta resolución aseguran un rendimiento óptimo del bucle de corriente. Se proporcionan tanto E/S aisladas como E/S no aisladas de alta velocidad. Para aplicaciones críticas de seguridad, se pueden emplear entradas redundantes habilitadas para la etapa de potencia. Un ventilador y disipador térmico integrados permiten al accionamiento suministrar las corrientes de salida continuas en cualquier orientación de montaje. La resistencia de regeneración interna disipa la energía devuelta por las desaceleraciones de carga. Especificaciones CORRIENTE CONTINUA 10A PICO DE CORRIENTE 20A TENSIÓN DE SUMINISTRO 100-240 VAC DIMENSIONES 234.7 x 137,6 x 91,1 mm ENTRADAS DIGITALES 22 SALIDAS DIGITALES 7 FEEDBACK Analógico Sin/Cos, Incremental, Digital Halls, BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki, Aux encoder/ encoder out INTERFAZ DE COMANDOS Paso/Dirección, Analógico, PWM MEDIO AMBIENTE Comercial MODOS DE CONTROL - Indexador, punto a punto, PVT - Camming, Gearing - Posición, Velocidad, Torsión INTERFAZ DE COMANDOS - Protocolo de aplicación de CANopen sobre EtherCAT (CoE) - ASCII y E/S discretas - Comandos de paso - Posición/velocidad/par de torsión ±10V (2 entradas) - Comando de velocidad/par de torsión PWM - Codificador maestro (Gearing/Camming) COMUNICACIONES - EtherCAT - RS-232 FEEDBACK Incremental - Codificador digital cuádruple A/B - Codificador analógico Sin/Cos - Formato Panasonic Incremental A - Sanyo Denki Ahorro de cable Incremental - Codificador auxiliar / codificador fuera Absoluto - SSI - EnDat 2.1 y 2.2 - Absoluto A - Tamagawa Absoluto A - Panasonic Absolute A Format - Sanyo Denki Absoluto A - BiSS (B&C)
