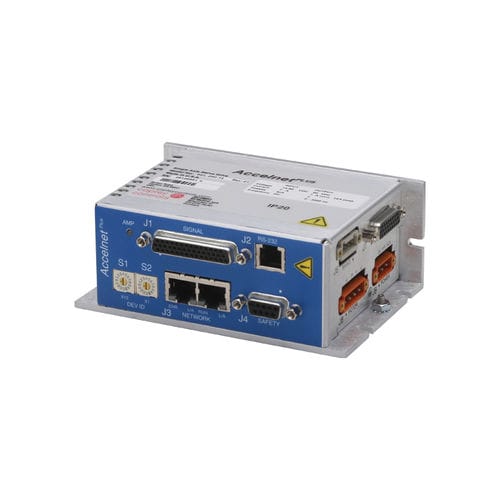

Servo-variador DC Accelnet BPL series

brushlessmultiejedigital

La BPL es un accionamiento de alto rendimiento, alimentado por CC, para el control de posición, velocidad y par de los motores sin escobillas y de escobillas a través de CANopen. La puesta en marcha del accionamiento es rápida y sencilla mediante el software CME 2™, que funciona bajo Windows® y se comunica con la BPL a través de RS-232. La BPL funciona como un nodo CANopen DS-402. Los modos soportados incluyen: Perfil Posición-Velocidad-Par, Modo de Posición Interpolada (PVT) y Homing. Se admite la retroalimentación de los codificadores incrementales y absolutos. Un puerto de codificador multimodal funciona como una entrada o una salida, dependiendo de la configuración básica de la unidad. Especificaciones CORRIENTE CONTINUA 3A PICO DE CORRIENTE 6A TENSIÓN DE SUMINISTRO 14-90 VDC DIMENSIONES 129 x 86.6 x 50.4 mm ENTRADAS DIGITALES 11 SALIDAS DIGITALES 4 FEEDBACK BiSS, SSI, Absolute A, Endat, Panasonic, Tamagawa, Sanyo Denki, Analog Sin/Cos, Incremental, Digital Halls, Aux encoder/ encoder out INTERFAZ DE COMANDOS Paso/Dirección, Analógico, PWM MEDIO AMBIENTE Comercial MODOS DE CONTROL - Perfil Posición-Velocidad-Torsión, Posición Interpolada, Homing - Camming, Gearing - Indexer INTERFAZ DE COMANDOS - CANopen - ASCII y E/S discretas - Comandos de paso - Posición ±10V/velocidad/par de torsión - Comando de velocidad/par de torsión PWM - Codificador maestro (Gearing/Camming) COMUNICACIONES - CANopen - RS-232 FEEDBACK Codificadores incrementales - Cuadrante digital A/B Sin/Cos analógico Formato Panasonic Incremental A - Codificador auxiliar cuádruple A/B / codificador fuera Codificadores absolutos - SSI, EnDat, Absolute A, Tamagawa y Panasonic Absolute A Sanyo Denki Absoluto A, BiSS (B y C) Resolver (opción -R) - Resolvedor sin escobillas Otros - Salas digitales I/O DIGITAL - 6 Entradas de alta velocidad - 1 Entrada de sobretemperatura del motor - 4 Entradas optoaisladas - 3 Salidas optoaisladas
