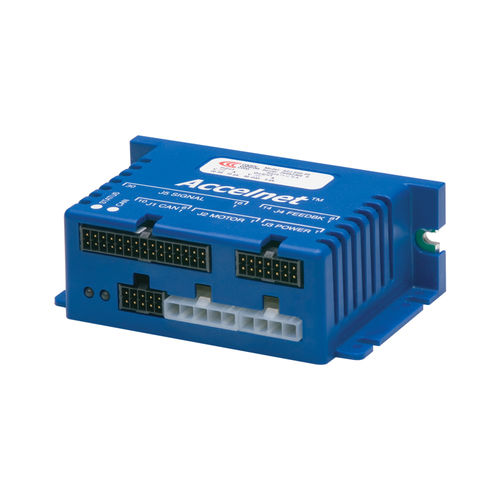

Servo-variador DC Accelnet ACJ series

digitalRS-232CANopen

El Micro Panel Accelnet es un servoaccionamiento compacto alimentado por DC para el control de posición, velocidad y par de los motores de escobillas AC y DC. Puede funcionar en una red de control distribuido, como una unidad de indexación independiente, o con controladores de movimiento externos. La retroalimentación estándar es un codificador digital cuádruple A/B y hay dos versiones disponibles para soportar resolver sin escobillas (-R) o codificadores analógicos sin/cos (-S). Especificaciones CORRIENTE CONTINUA 3A PICO DE CORRIENTE 9A TENSIÓN DE SUMINISTRO 20-55 VDC DIMENSIONES 97 x 64 x 33 mm ENTRADAS DIGITALES 9 SALIDAS DIGITALES 4 FEEDBACK Incremental, Salas Digitales, Codificador Auxiliar/ salida de codificador INTERFAZ DE COMANDOS Paso/Dirección, Analógico, PWM MEDIO AMBIENTE Comercial Versiones de retroalimentación - Sin/Cos analógico - Quad A/B digital Modos de control - Indexador, punto a punto, PVT - Cámara, engranaje, posición, velocidad, par.. Interfaz de mando - CANopen - ASCII y E/S discretas - Comandos de paso - Comando de posición/velocidad/par de torsión de ±10V - Comando de posición*/velocidad/par de torsión PWM - Codificador maestro (Gearing/Camming) Comunicaciones - CANopen - RS-232 Comentarios - Codificador digital cuádruple A/B - Codificador secundario / codificador emulado fuera - Resolvedor sin escobillas (versiones -R) - Codificador analógico sin/cos (versiones -S) - Salas digitales I/O - Digital - 9 entradas, 4 salidas Dimensiones: mm [in] - 97 x 64 x 33 [3,8 x 2,5 x 1,3] El modo de indexación permite un funcionamiento simplificado con los PLC que utilizan las salidas para seleccionar y lanzar índices y las entradas para leer el estado de la unidad. Además, un PLC puede enviar datos ASCII que pueden cambiar los perfiles de movimiento para que un índice pueda realizar varios movimientos a medida que cambian los requisitos de la máquina.
