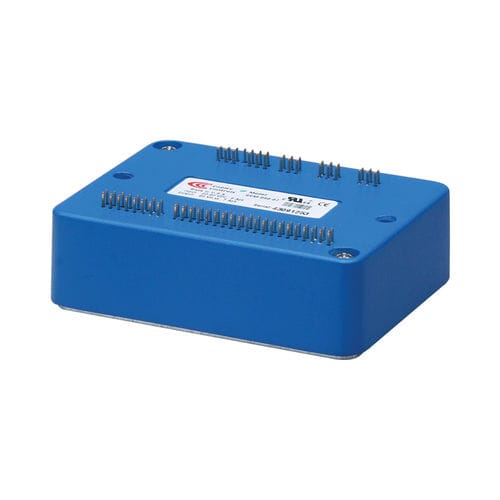

Controlador de motor DC Stepnet SPM series

paso a pasodigitalprogramable

Stepnet SPM es un servoaccionamiento de alto rendimiento, alimentado por corriente continua, para el control de motores paso a paso a través de CANopen. El SPM funciona como un nodo CANopen usando el DS-402 para dispositivos de control de movimiento. Los modos soportados incluyen: Posición del perfil, velocidad del perfil, modo de posición interpolada (PVT) y Homing. Con la retroalimentación del codificador, un stepper puede funcionar como un servomotor sin escobillas que permite un control de velocidad o de par PWM analógico o digital de ±10V además de CANopen. El control de posición directo de los pulsos en formato CW/CCW, Pulse/Dir, o codificador Quad A/B funciona tanto en modo micropaso como en modo servo. Doce entradas digitales de alta velocidad con funciones programables están provistas de una entrada de menor velocidad para un interruptor de temperatura del motor. Especificaciones CORRIENTE CONTINUA 5A PICO DE CORRIENTE 7A TENSIÓN DE SUMINISTRO 14-90 VDC DIMENSIONES 76.3 x 58.2 x 20.5 mm ENTRADAS DIGITALES 14 SALIDAS DIGITALES 6 FEEDBACK BiSS, SSI, Absolute A, Endat INTERFAZ DE COMANDOS Paso/Dirección, Analógico, PWM MEDIO AMBIENTE Comercial Modos de control - Posición (Microsteptep) - Posición/Velocidad/Par de torsión (Modo Servo) - Indexador, punto a punto, PVT - Camming, Gearing Interfaz de mando - CANopen - ASCII y E/S discretas - Comandos de paso - ±10V o velocidad/par de torsión PWM (modo servo) - Codificador maestro (Gearing/Camming) Comunicaciones - CANopen - RS-232 Comentarios Incremental - Codificador digital cuádruple A/B I/O - Digital: 14 entradas, 6 salidas - Análogo: 1 entrada Dimensiones: mm [in] - 76,3 x 58,2 x 20,5 [3,01 x 2,29 x 0,81] descripción Stepnet SPM es un servoaccionamiento de alto rendimiento, alimentado por CC, para el control de motores paso a paso a través de CANopen. El SPM funciona como un nodo CANopen usando el DSP-402 para los dispositivos de control de movimiento.
