Acabado, Contactos - Dorado según MIL-G-45204, Tipo I, Grado C, Clase 1, Sobre Niquelado según SAE AMS-QQ-N-290
Materiales, contactos exteriores - Cobre berilio según ASTM B196 y o/ASTM B197
Materiales, muelles - Acero inoxidable 17-7 según ASTM A313-95A
Acabado, Cuerpos - Dorado según MIL-G-45204, Tipo I, Grado C, Clase 1, Sobre Niquelado según SAE AMS-QQ-N-290
Materiales, contactos centrales - Cobre berilio según ASTM B196 y o/ASTM B197
Impedancia - 50 Ω
Materiales, aislantes - PTFE Fluorocarbono según ASTM D1710, Poliamida-imida según ASTM D5204
Gama de frecuencias - DC a 60 GHz típ.
Materiales, cuerpos - Cobre berilio según ASTM B196 y o/ASTM B197

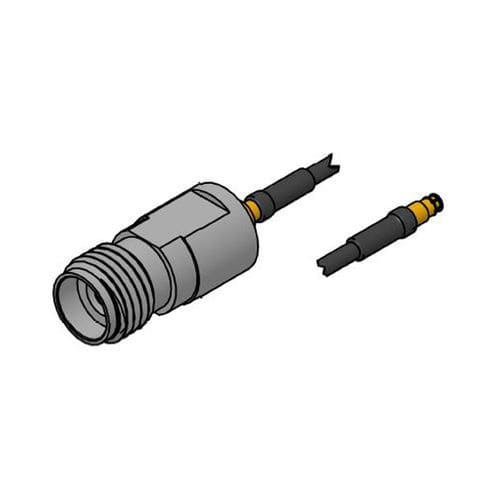

Tipo de producto - Conjuntos
Desalineación axial tolerada - 0,007 (a ras de 0,007 del plano de referencia)
Desalineación radial tolerada - ± 0,005
Fuerza típica para engranar/desengranar FD - 65 lb / 2.2 lb
Fuerza típica para engranar/desengranar SB - 20 lb / 15 lb
VSWR - 1,10:1 a 26,5 GHz1,25:1 a 65 GHz
Resistencia de contacto - Conductor interno - 6 mΩ
Resistencia de contacto - Conductor exterior - 2 mΩ
Resistencia de aislamiento - 3500 megaohmios mínimo
DWV a nivel del mar - 250 Vrms
Fuga de RF - 80 dB a 3 GHz, -65 dB a 26,5 GHz
Pérdida de inserción - 0,03 √f (GHz)
Diseñado para adaptarse a la desalineación radial y axial con un cambio insignificante de radio de onda estacionaria de tensión (VSWR)
Cumple todas las especificaciones de rendimiento MIL-STD
Espaciado de centro a centro de 0,070 pulgadas y espaciado de placa a placa de 0,090 pulgadas disponibles para aumentar la densidad del paquete
Frecuencia de CC a 100 GHz
---
