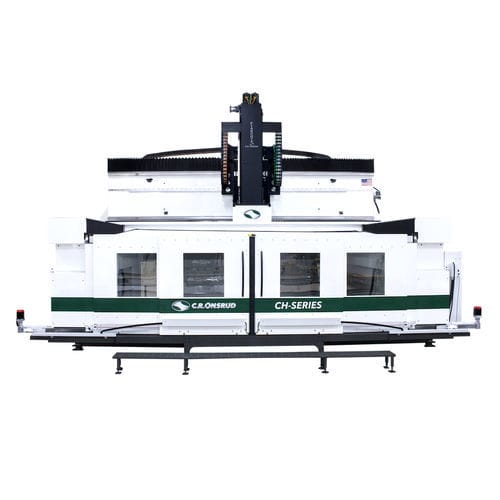

Centro de mecanizado CNC 5 ejes CH
verticalHSK F6315 herramientas

centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
centro de mecanizado CNC 5 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Nariz del husillo
HSK F63
Número de herramientas
15 herramientas
Otras características
compacto, de alta precisión, de gran rigidez, de alta potencia, con cambiador automático de herramienta
Carrera X

91 in

Carrera Y

150 in

Carrera Z

53 in

Velocidad de rotación

24.000 rpm
(150.796 rad.min-1)

Potencia

15 ch
(15 hp)

Descripción

El centro de mecanizado CNC Compact High Rail, o serie CH para abreviar, se basa en una pesada base de acero de una sola pieza (de paredes gruesas) con refuerzos internos de acero, formando así una bancada de máquina diseñada para manejar los pesos extremos de los grandes bloques de materiales que le lanzará. El enorme puente móvil proporciona más de un metro de espacio entre cojinetes, lo que ofrece un apalancamiento sustancial sobre la pieza. Los mecanismos de accionamiento de doble husillo de bolas, que se extienden por las paredes de soporte fijas (y se apoyan en acero de gran calibre), proporcionan un movimiento suave, rápido, preciso y sin holguras del puente. Toda la electrónica y los accionamientos mecánicos están situados completamente fuera de la zona de mecanizado para evitar la posible contaminación asociada al mecanizado en seco o en húmedo. La adición de pasarelas perimetrales internas y los fuelles de techo retráctiles opcionales facilitan la carga de material y la descarga de piezas. El rediseño da como resultado una envolvente de corte más espaciosa -más potencia, rigidez y precisión- y la capacidad de mecanizar bloques o placas de gran tamaño dentro de un recinto. La nueva serie CH de 5 ejes de C.R. Onsrud es una máquina CNC seria para aplicaciones de fabricación serias. CARACTERÍSTICAS ESTÁNDAR husillo de 4 polos, reversible, de 22.000 RPM de alto par Cono del husillo HSK-63F y portaherramientas, con capacidad de pinza de 1 pulgada (25 mm) Más de 24 pulgadas de espacio libre en el eje Z y 29 pulgadas de recorrido del eje Z estándar Análisis de elementos finitos utilizado ampliamente en el proceso de ingeniería Base de la máquina de acero de una pieza tratada térmicamente, liberada de tensiones y normalizada Puente fijo de hierro fundido y columnas de hierro fundido, que aumentan el peso, la masa y la rigidez

---
