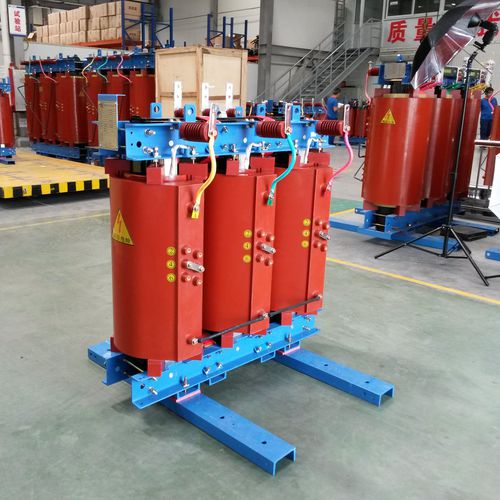

Transformador seco

para aplicaciones industrialesde resina epoxirectificador

ModelZLSC（B）series Parámetro fundamental HV bobinado LV bobinado " Clasificación: capacity（kVA）"30～160030～1600 " Calificación de trabajo voltage（kV）"6～20customized " Cortocircuito impedance（%）"4～6 " Frequency（Hz) "50/60 " Modo de refrigeración "AN o AN/AF " Clase de aislamiento "F/H " Peso kg"-- " Característica""1. La bobina adopta la resina epoxi que vierte con la resistencia de llama que alcanza el estándar V0, teniendo características de la resistencia de llama, de la acumulación del no-polvo, de la buena prueba húmeda, de la buena resistencia mecánica, de la fuerza mecánica fuerte y de la buena capacidad anti-cortocircuito del circuito. 2.Realice el vertido de vacío en la bobina de alta tensión y baja tensión. Aplicar un proceso de parada de alta tensión después del vertido, para hacer más compacta la resina vertida y eliminar las burbujas residuales en el serpentín, por lo que la descarga parcial de cada conjunto de producto deberá ser inferior a 5pC. 3. Si la estructura integrada es de tipo piquÃnico y el centro de gravedad es más bajo, puede disminuir el ruido; el núcleo de hierro adopta chapas de acero de silicona de grano orientado en frÃo de alta calidad, con caracterÃsticas de ancho de chapa bien distribuido, libre de olas y baja pérdida unitaria. Mientras tanto, adopta la estructura de junta de escalera 5 y selecciona el material acústico, para alcanzar mejores efectos de reducción de ruido. 4.El conducto de aire de la bobina de baja tensión es de tipo panal, distribuido uniformemente a lo largo de la circunferencia. La disipación de calor del serpentín es uniforme, con un buen efecto de disipación de calor 5.Existe un blindaje metálico entre el devanado de alta tensión y el devanado de baja tensión, para evitar el peligro de sobretensión transmitido al devanado de baja tensión. " Es ampliamente aplicado en sistemas de excitación estática para plantas de energía hidroeléctrica y plantas de energía contra incendios " Experiencia en Operaciones "20
