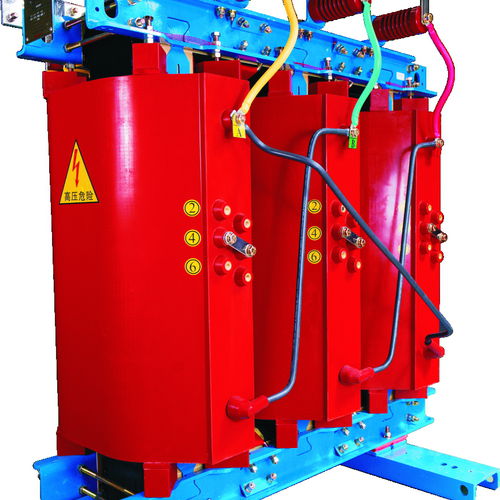

Transformador seco SCB series

de potenciade red eléctricade resina epoxi

ModeloSerie SCB Parámetro fundamental HV bobinado LV bobinado " Clasificado capacity（kVA）"30～400030～4000 " Clasificación de trabajo voltage（kV）"6～350.4～35 " Cortocircuito impedance（%）"4/6/8 " Frequency（Hz) "50/60 " Modo de refrigeración "AN o AN/AF " Clase de aislamiento "F/H " Peso kg "360～8000 " Característica""1. La bobina adopta la resina epoxi que vierte con la característica de resistencia a la llama que alcanza el estándar V0. Posee características de resistencia a la llama, a la acumulación de polvo, buena resistencia a la humedad, buena resistencia química, alta resistencia mecánica y fuerte capacidad de resistencia a cortocircuitos. 2.La bobina de alto voltaje con estructura segmentada de capas, la bobina de bajo voltaje con bobina de lámina, además del proceso de vaciado avanzado, puede reducir enormemente el voltaje entre las capas y la descarga parcial, y aumentar la capacidad de resistencia repentina a cortocircuitos. 3.El conducto de aire de la bobina de baja tensión es celular, distribuido uniformemente a lo largo de la circunferencia. La disipación de calor del serpentín es uniforme, con un buen efecto de disipación de calor. Mientras tanto, expanda el conducto entre la bobina de bajo voltaje al núcleo de hierro y la bobina de alto voltaje a la bobina de bajo voltaje, lo cual también es bueno para la disipación de calor. 4.Realice el vaciado al vacío en bobinas de alto y bajo voltaje, y adopte un proceso de alto voltaje después del vaciado para hacer que la resina inyectada sea más compacta, lo que puede eliminar completamente las burbujas residuales en las bobinas para asegurar que la descarga parcial de cada producto sea inferior a 5pC " Aplicación aplicada en sistema eléctrico de 35kV y red urbana y rural inferior a 35kV. " Experiencia Operativa "22 años CertificaciónCertificación PCCC de productos de ahorro de energía
