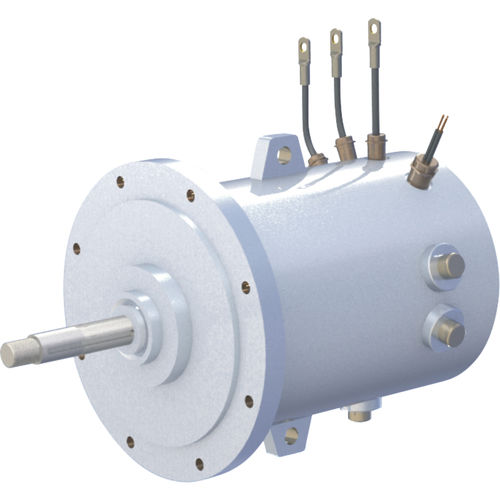

Motor AC TYP100M2-2

síncrono380VIP21

Parámetro Básico potencia nominal15kW Eficiencia nominal 95,3% velocidad de rotación nominal26000r/min Velocidad de rotación máxima26000r/min tensión nominal380V Corriente nominal27A par nominal5.5NmdutyS1 clase de aislamiento HIP54 ruido85dRodamiento de rodamientos peso60kgmetodología de refrigeraciónrefrigeración por agua circulante Parámetro básico para el convertidor nominal power　15kWinput voltaje380V tensión nominal current　27Aoutput tensión nominal range0～380V IP　IP21output frecuencia range　0～450Hz cooling method　air cooling característica destacada al adoptar un material de imán permanente de tierras raras, la eficiencia a plena carga del motor aumenta en un 3%. Mediante la adopción de la transmisión directa de alta velocidad y la eliminación de la caja de cambios elevadora, la eficiencia del sistema ha aumentado en un 5%～7%. Al adoptar varias técnicas de regulación de velocidad de frecuencia, el valor de eficiencia es 5%～30% más alto comparado con el motor asíncrono trifásico bajo carga parcial. Tamaño pequeño y alta densidad de potenciaEl motor de imanes permanentes se caracteriza por su alta eficiencia y baja pérdida y tamaño más pequeño comparado con el motor asíncrono trifásico bajo las mismas condiciones de enfriamiento. Elimina la caja de cambios escalonada mediante la adopción de una estructura de transmisión directa de alta velocidad. El factor de potencia del motor no disminuye al aumentar el número de polos, lo que facilita la multipolaridad. Alta fiabilidadSin caja de cambios elevadora, barra conductora del rotor, bobina, aluminio fundido y anillo final del motor de inducción, el motor de imanes permanentes de alta velocidad funciona de forma más estable y fiable. Transmisión directaNo hay necesidad de una caja de cambios elevadora mediante la adopción de una estructura de transmisión directa de alta velocidad. Es de estructura simple y fácil mantenimiento.
