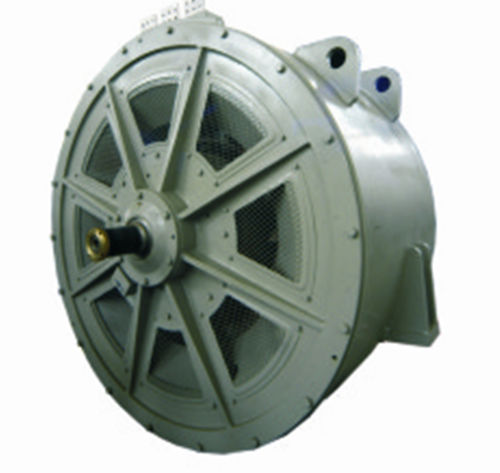

Generador síncrono TQFR3000B

trifásico

Nombre del producto TQFR3000B Generador principal volumen （length*width*height：cm）1179.5*1700*1620 peso （Kg）5100 Potencia de salida nominal2570kVA Tensión de trabajo nominal386/606V Corriente nominal3840/2444A Velocidad de rotación nominal1000r/min Velocidad de rotación máxima Par nominal El par de arranque no es inferior a Aislamiento del motor grado H El generador TQFR3000B fue el primer generador principal fabricado por nuestra compañía y se aplicó al motor diesel de velocidad media para suministrar energía para el motor de tracción de la locomotora. Es utilizado principalmente por la anterior locomotora diesel DF y DF4. El generador en serie ha sido exportado a Uzbekistán, Kazajstán, Corea del Norte, etc. Característica técnica 1. Estructura del motor: al ser un generador síncrono trifásico de polos salientes con estructura portante horizontal simple, el rodamiento de rodillos cilíndricos E32626QTY de una hilera se instala en el extremo de la extensión del eje con una extensión de shat de 1:10 cónica para ayudar a la transmisión y el otro extremo está conectado al motor diesel por medio de un acoplamiento flexible. 2. Método de ventilación: Adopta autoventilación radial de protección con aire de enfriamiento que entra por la entrada de aire de la cubierta del extremo, soplado por un ventilador tipo cuchara instalado en los dos extremos del rotor y descargado por dos salidas de aire por debajo y por encima de la estructura. 3. Excitación: excitación del cepillo con excitación a través del portaescobillas y del anillo colector. Ventajas técnicas 1. Para suministrar potencia de tracción para locomotoras diesel con motor diesel de velocidad media 2. Gran potencia 3. Alto voltaje 4. Amplia relación de tensión 5. Alta clase de aislamiento 6. Rendimiento estable
