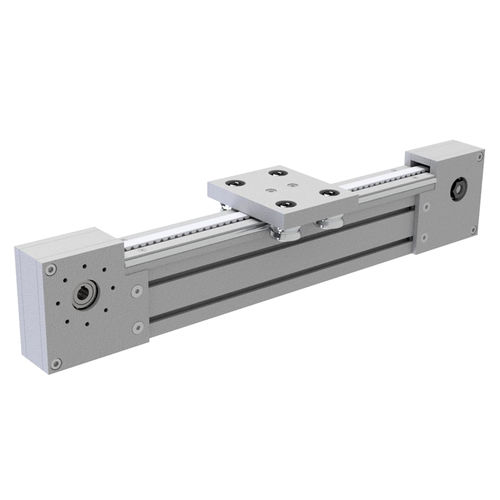

Guía lineal con ruedecillas ADM series

de aluminioa medidacon transmisión por correa

Con una serie de componentes estandarizados se crea una guía motorizable de la longitud deseada hasta un máximo de 6 metros en una sola pieza o incluso más uniéndola como se ilustra en la página 54. El cabezal de accionamiento de aluminio anodizado está diseñado para la conexión de un motorreductor de tornillo sin fin con motor de corriente continua. o c.a. Tanto en el lado derecho como en el izquierdo también se pueden utilizar otros tipos de reductores (planetarios, coaxiales,….) utilizando las mismas conexiones pero con brida adaptadora. El cabezal de retorno de la correa dentada está equipado con una polea giratoria sobre un pasador excéntrico gracias al cual se puede tensar la correa. La correa dentada AT10/16 tiene paso métrico (10 mm) y lleva en su interior cordones metálicos que le confieren una alta resistencia al alargamiento. El perfil soporte ranurado (45x90) además de dar gran rigidez a la estructura está provisto de un compartimento para el paso de la correa y cinco ranuras que pueden ser utilizadas para anclaje a la estructura por tres lados o para la aplicación de finales de carrera, sensores, etc El carro, estándar o bajo pedido especial hecho a medida, está equipado con una barra dentada de acero en ambos extremos para anclar los dos extremos de la correa. Todos los componentes de aluminio están anodizados en color aluminio natural. En presencia de agentes oxidantes se pueden montar sobre las barras templadas y cromadas de las ruedas de acero inoxidable, o tanto barras como ruedas de acero inoxidable
