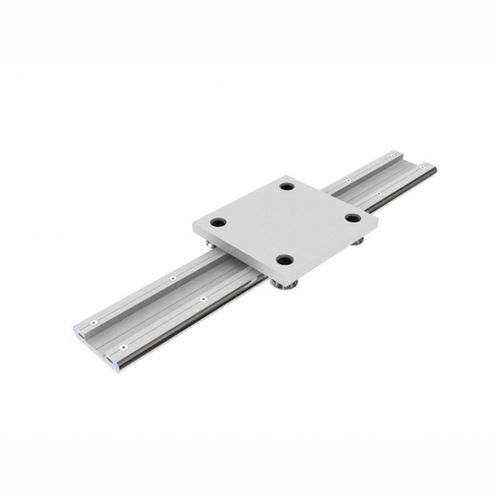

Guía lineal con ruedecillas AG series

reglablepara grandes cargasde aluminio

La guía G20 fue creada para garantizar mayor estabilidad y mayores cargas, considerando el aumento tanto de la base de apoyo como de la distancia entre ejes de las barras de acero. Se han aumentado los tornillos de fijación del perfil en las barras de M5 a M8. Para el anclaje a la estructura hemos creado la predisposición de dos fijaciones separadas 45 mm entre ellas para evitar la tendencia a la oscilación que se puede producir con el anclaje central solamente. El carro estándar tiene las dimensiones 275x300. A pedido, es posible crear carros personalizados aún más grandes con un procesamiento especial. Las guías se suministran en la medida requerida hasta una longitud máxima de 6000 mm. Para longitudes mayores se puede unir el sistema (ver página 54) El sistema se suministra completo con carros, ruedas concéntricas y excéntricas. El montaje es responsabilidad del comprador para permitir el procesamiento posterior necesario. Las barras de acero, salvo especificación del cliente, se suministran siempre más cortas que el perfil de aluminio en una medida igual al doble de T para montar los "tope de barra".
