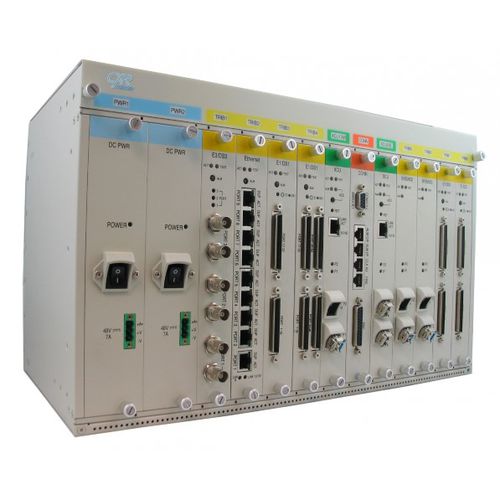

Multiplexor PDH HX9400R

Este sistema está evolucionando a STM16 / OC48 y puede funcionar en modo SDH o SONET dependiendo de la selección del software y la elección de las tarjetas tributarias. Este sistema modular de alta densidad puede configurarse con dos anillos de agregado STM1-4/OC3/12, hasta 3 subanillos STM1/OC12 SNCP/UPSR, o 6 STM1/OC12 MSP (1+1) o 1 STM4/OC12 MSP (1+1). Se proporciona una conexión cruzada completa en VC11, VC12, VC3 a VC4. Es un verdadero SDH/SONET HUB para el transporte y distribución de enlaces PDH E1/T1/E3/DS3 y LAN Ethernet/Gigabit Ethernet con QoS y protección de alta velocidad. Las tarjetas tributarias HX9400R-6U incluyen: 252 x E1 o T1, 12 xDS3 o E3 32 x10/100BaseT o 6 x1000BaseT 6 x STM1/OC3 con MSP (1+1) 3 x STM1/OC3 subanillo SNCP, 1 x STM4/OC12 con MSP (1+1 32 x 4 RS232 asíncrono o la mezcla de esta tarjeta con 8 ranuras Las tarjetas centrales redundantes del sistema HX9400R integran la CPU, la conexión cruzada y el soporte independiente de dos módulos SFP por tarjeta. Los 4 SFP de las dos tarjetas CC4 (CPU) pueden equiparse con módulos STM4/OC12 o STM1/OC3 para proporcionar las siguientes configuraciones agregadas: En el SDH 2 Ring STM1/4 SNCP o 1 anillo STM1/4 SNCP y MSP (1+1) con 4 fibras o 2 Bus STM1/4 MSP (1+1) o 1 anillo STM1/4 SNCP y 1 bus MSP (1+1)
