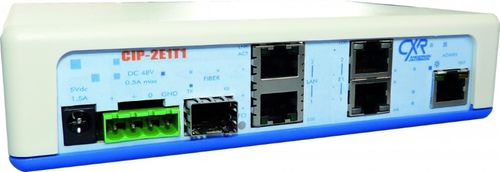

Pasarela de comunicación CIP-2E1T1

EthernetIPWAN

El CIP-2E1T1 lleva TDM E1 o T1 o fraccionario d'E1 fraccionario E1/T1 de n TS encapsulado a través de Ethernet o tubería IP. Un paquete de un E1/T1 completo o n TS es llevado en un "Pseudowire Emulation End to End" (PW3E) sobre una Red de Conmutación de Paquetes (PSN) significa IP o red Ethernet o MPLS. Este transporte emula el servicio completo de E1/T1 y ambos equipos finales como PBX o PDH muxes consiguen los enlaces E como conexión directa como el cable de fibra o E1/T1 sobre la fibra o E1/T1 sobre la conexión DSL. Telco usa CIP-2E1T1 para transportar E1/T1 para distribuir voz y datos a través de la nube de Ethernet a los suscriptores. Con la opción OCXO el equipo PseudoWire (PW) es capaz de regenerar el reloj de sincronización en las instalaciones del cliente. El CIP-2E1T1 lleva el E1/FE1 o el T1/FT1 de punto a punto o de punto a multipuntos. Se puede establecer un paquete por cada E1 o T1 completo (G703) o FE1 fraccionado G704 o FT1. En el caso de E1/T1 canalizado, cuando el grupo de TS es transportado a multipuntos, se establece un paquete por dirección y grupo de TS. El CIP-2E1T1 está preparando el circuito de n64Kbps desde varios sitios distantes usando el CIP-2E1T1 u otros equipos compatibles con PW RFC. Una caja CIP-2E1T1 posee 2 interfaces E1/T1 TDM y puede soportar hasta 64 paquetes o direcciones. Cada paquete puede ser dirigido a 64 sitios distantes diferentes. Cada paquete puede usar cualquiera de los protocolos CESoPSN, SAToP o AAL1 (TDMoverIP). Se usarán dos paquetes como protección además de la protección WAN.
