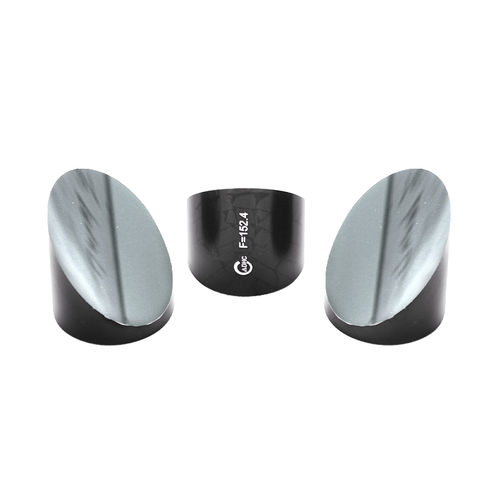

Espejo redondo GCC-501 series

parabólico fuera de ejede aluminiode oro

Los espejos parabólicos fuera del eje enfocan acromáticamente un haz colimado o coliman una fuente divergente, y su diseño en el eje off separa el punto focal del resto de la trayectoria del haz. Los espejos se fabrican con sustratos de aluminio. La superficie parabólica tiene un revestimiento de oro protegido que proporciona una reflexibilidad media superior al 95% desde 650 nm hasta 20 µm. La parte inferior de cada espejo tiene tres orificios de montaje M4 para facilitar su instalación y fijación. Guía de selección Cuando se utiliza la fuente de luz de punto de colimación de espejo parabólico fuera del eje, de acuerdo con el diámetro del haz de salida requerido para seleccionar el espejo apropiado, utilizando el ángulo de divergencia de la luz incidente y la longitud focal efectiva de reflexión del espejo parabólico para calcular el diámetro del haz. Calculado por la aproximación de ángulo pequeño, el diámetro del haz, la fórmula es la siguiente: Diámetro del haz = sin(θ) x REFL Si el haz de salida es de fibra óptica de colimación, la fórmula es la siguiente: Diámetro del haz = 2 x NA(fibra) x REFL
