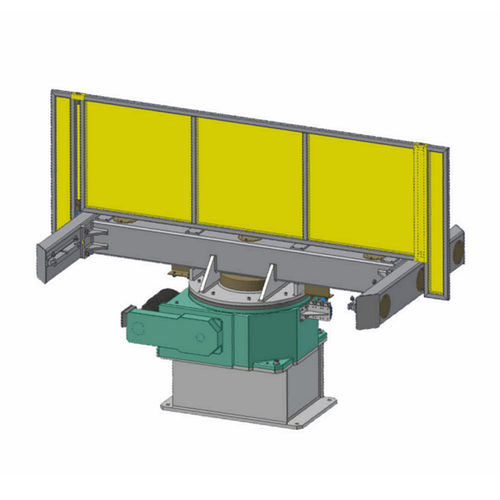

Posicionador eléctrico

rotativo

Características: El funcionamiento del posicionador se realiza desde la consola para la programación del robot; Mesa rotativa Weiss para la rotación horizontal de la mesa; Posibilidad de funcionamiento sincronizado del robot de soldadura con el posicionador; Conector integrado para masa (500 A), El eje hueco en la placa de sujeción libre permite el suministro de aire comprimido y conductores de control; TipoHZP-250/EO-2x HZP-300/EO-2x HZP-500/EO-2x HZP-750/EO-2x Número de lados2 (A,B)2 (A,B)2 (A,B)2 (A,B) Carga útil máxima por lado (A y B)250 kg300 kg500 kg750 kg Radio de giro máx. 575 mm 575 mm 575 mm 575 mm 575 mm Distancia entre las placas de sujeción1.750 mm2.000 mm2.150 mm2.150 mm2.150 mm Tiempo de giro para 180°cca 4 s5 s8 s5 s5 s Velocidad de rotación23,8 min-111,2 min-111,2 min-111,2 min-1 Momento nominal - rotación412 Nm1.225 Nm1.225 Nm1.225 Nm1.225 Nm Ángulo de giro +/-200°+/-200°+/-200°+/-200°+/-200° Repetancia de posicionamiento (R=100mm)+/-0,2 mm+/-0,2mm+/-0,2mm+/-0,2mm+/-0,2mm Unidad de accionamiento WEISS TC700WEISS TC700WEISS TC700WEISS CR700
