Plataforma de simulación de carga útil

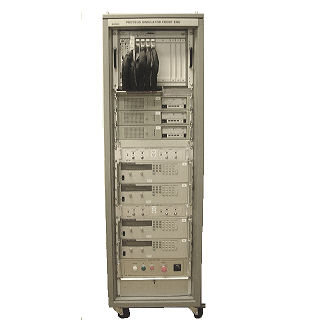

SIMULADOR DE PLATAFORMA DE SATÉLITE y SIMULADOR DE CARGA DE PAGO Campos de aplicación Se utiliza para misiones de cooperación internacional entre organismos nacionales: CNES, ESA, NASA, ISRO, CNSA Principales beneficios Simulación del bus de energía y de las interfaces TM/TC Secuencia de prueba automática Almacenamiento y monitoreo de TM/TC Características principales El simulador de plataforma de satélite se utiliza para simular las señales de las interfaces de la plataforma para realizar pruebas de comprobación funcional y pruebas de calificación en tierra de los equipos de satélite e instrumentos de carga útil. El simulador realiza la alimentación y la gestión de los intercambios TM/TC El simulador de carga útil se utiliza para simular las interfaces de carga útil y el comportamiento de intercambio TM/TC. El simulador realiza la simulación del consumo de energía y la generación de datos de TM siguiendo el diagrama del modo OBSW del instrumento de carga útil simulado. El banco de pruebas está compuesto por: Un estante de 19" con Rack de alimentación de 220 V 50/60 Hz con parada de emergencia Fuentes de alimentación y cargas dinámicas Los frontales TM/TC PC con software de banco de pruebas Modos de funcionamiento Se accede a los modos de funcionamiento a través del ordenador PC. Modo automático: Edición y ejecución de secuencias de prueba automáticas Telemetrías y telecomandos de vigilancia y visualización TM/TC Almacenamiento de datos Modo de configuración Configuración del modo automático Modo remoto Ethernet Control remoto Modo manual Acceso independiente a todos los recursos de hardware del banco de pruebas Datos técnicos : Estímulos y mediciones Bus de energía 100V, 50V, 10A Bus de aviónica: 1553, CAN, Spacewire, LVDS Comando de relevo HLC, HPC, LLC I/O digital Señal analógica, DAC, ADC Carga dinámica Termistor, calentador
