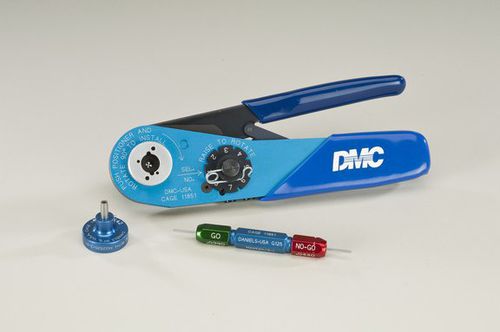

Herramienta de engaste manual AFM8

para de hilo

Calificado según MIL-DTL-22520/2* y AS22520/2* Se adapta a los posicionadores Daniels "K" Calificado según MIL-DTL-22520/2* y AS22520/2*, el AFM8 de DMC está diseñado para la mayoría de los tipos de conectores en miniatura y subminiatura que tanto se utilizan en los sistemas electrónicos. El AFM8 satisface la necesidad de una herramienta en miniatura que se adapte a tamaños de cable de 20 a 32 AWG. La AFM8 proporciona un engarce de impresión Mil-Standard 8, que asegura la máxima resistencia a la tracción. La carraca de precisión controlada por ciclos asegura un engarce siempre preciso. El bastidor de la herramienta tiene un botón selector de 8 pasos para facilitar el ajuste de la profundidad de crimpado correcta para el cable que se está utilizando. Los posicionadores adaptan el bastidor de la herramienta a una aplicación concreta. La placa de datos de cada posicionador designa los contactos que el posicionador admite para su tamaño de cable e indica la posición del selector. El posicionador se puede desmontar y cambiar fácilmente. Se recomienda realizar calibraciones periódicas para asegurar la exactitud de las mismas. Esto se logra fácilmente con el calibrador M22520/3-1 "GO/NO-GO" (DMC parte no. G125) en el ajuste SEL #8. El AFM8 tiene 6 3/4" de longitud y pesa aproximadamente 10 onzas. Aparte de mantener la herramienta limpia y almacenada adecuadamente cuando no se utiliza, no se requiere ningún mantenimiento por parte del operario. El kit de herramientas DMC274 contiene el bastidor de la herramienta AFM8, el calibrador de herramientas y todos los posicionadores mil-spec. También se incluyen en el DMC274 las hojas de instrucciones de la herramienta y una tabla de selección de herramientas.
