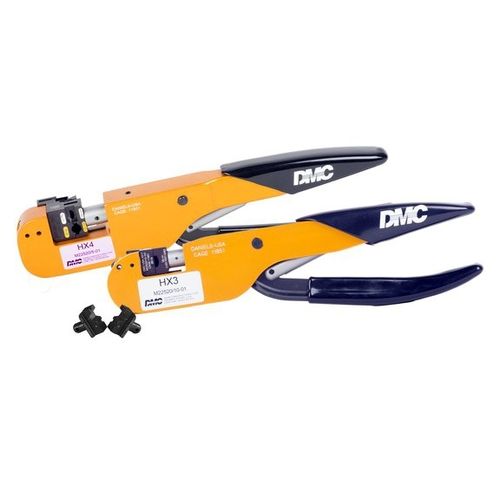

Herramienta de engaste manual HX4, HX3 series

para de hilocon mandíbulas intercambiables

Las herramientas de crimpado de las series HX4 y HX3 de DMC cuentan con un sistema de matrices intercambiables que eliminan la necesidad de contar con herramientas de crimpado con matrices fijas separadas para cada una de las diferentes aplicaciones. Muchas empresas de mantenimiento y fabricación se han estandarizado en uno de estos modelos, eliminando así el coste asociado con el mantenimiento y la calibración de voluminosos inventarios de herramientas de un solo propósito. Las matrices de engarce se encajan en el marco de la herramienta y se mantienen en su lugar mediante clips de resorte internos. Si se desea, pueden fijarse permanentemente introduciendo un pasador en los orificios previstos. Los marcos de las herramientas están equipados con un conjunto de trinquete positivo que controla el movimiento completo del mango en ambas direcciones. Las matrices están disponibles en una variedad de combinaciones con diseño de cavidad simple, doble e incluso triple. Estas matrices se adaptan a la mayoría de los conectores coaxiales y biaxiales y a los contactos que se ajustan a las normas MIL-C-39012, MIL-C-39029 y a numerosas configuraciones patentadas. Hay otros diseños disponibles para diversas técnicas de terminación. También se dispone de matrices con varios patrones de engarce para terminales aislados y no aislados, empalmes de cables y tapas finales relacionadas con M7928, MS17143, MS25036, MS25181, MS27429, MS25274, MS20659, M81824, MS21003 hasta MS21015, y números de piezas comerciales. Varios contactos de potencia demasiado grandes para las herramientas manuales convencionales también están cubiertos por matrices intercambiables para el marco de la herramienta estándar (HX4). Herramientas de engarce de marco abierto estilo prensa de banco Las herramientas UDT5 y UDT3 tienen la abertura del marco de la matriz en el lado opuesto del marco de la herramienta que las HX4 y HX3, por lo que la herramienta puede utilizarse como una prensa de banco portátil o como una herramienta manual.
