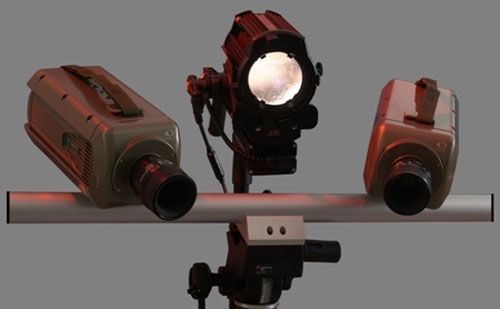

Analizador de vibraciones digital Q-450

El Sistema de Correlación de Imagen de Alta Velocidad 3D Q-450 permite la medición dinámica tridimensional, sin contacto y de campo completo de formas, desplazamientos y tensiones en componentes y estructuras hechas de casi cualquier material. Basado en la técnica de correlación de imagen digital, el sistema Q-450 está diseñado para el análisis de vibración de campo completo y eventos transitorios de alta velocidad. Por ejemplo, pruebas balísticas, mecánica de fractura, excitaciones de choque, la prueba de la barra Hopkinson o la prueba de impacto. Rango de medición dinámico El sistema combina de manera única la alta resolución espacial de las mediciones ópticas de campo completo con la alta resolución temporal. El rango dinámico va desde estático hasta más de 100.000 Hz, con la capacidad de medir desplazamientos desde el micrón hasta el rango del medidor. La resolución es típicamente alrededor de 1 micrón y 0.01% de tensión. El sistema se puede utilizar para objetos de cualquier tamaño simplemente cambiando las lentes ópticas. Diversos accesorios de ampliación y aplicación permiten un uso sencillo del sistema de correlación 3D digital Q-450 en diferentes experimentos. Fácil Calibración Todos los parámetros del sistema se determinan mediante un procedimiento de calibración rápido y sencillo, un proceso muy práctico y sencillo mediante la colocación de una placa de calibración delante de las cámaras. La precisión de calibración alcanzada se muestra en línea después de la calibración. Una amplia gama de aplicaciones Su diseño flexible abre una amplia gama de aplicaciones, desde investigaciones microscópicas sobre materiales microelectrónicos o biomédicos hasta mediciones a gran escala de componentes aeroespaciales, automotrices, marinos y ferroviarios.
