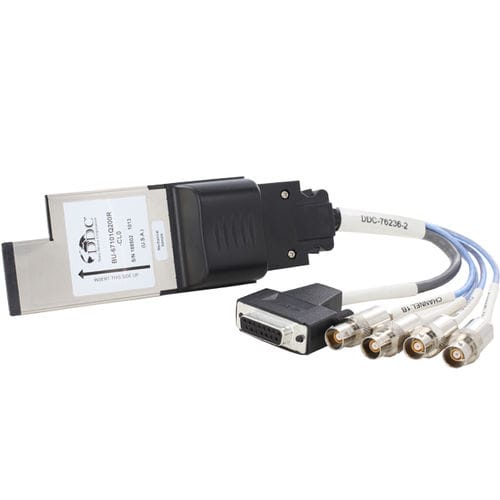

Tarjeta de interfaz Express BU-67101Q

para la aviónicaindustrialMIL-STD-1553

El BU-67101Q es un dispositivo ExpressCard/54, diseñado para la interconexión con un bus de datos MIL-STD-1553. Dispone de hasta dos canales dobles redundantes MIL-STD-1553 que operan en los modos Controlador de Bus (BC) o Multi-RT (0 a 31). Cada modo tiene la capacidad de ejecutar un monitor de bus (MT) concurrente. La tarjeta también contiene dos E/S discretas digitales, dos E/S discretas de aviónica (+35V), una entrada de código de tiempo IRIG-B y una entrada de reloj de etiqueta de tiempo. La interfaz utilizada en esta tarjeta es la arquitectura AceXtreme® de DDC, una extensión de la familia Enhanced Mini-ACE de productos 1553 probada en el campo. La tarjeta incluye el software de la serie BU-69092SX, que es el kit de desarrollo de software (SDK) AceXtreme® C MIL-STD-1553 de DDC. Es compatible con todos los modos de funcionamiento (BC, Multi-RT, MT), e incluye muestras de código fuente y documentación detallada. Los paquetes de software opcionales incluyen el analizador/simulador gráfico BusTrACEr 1553, el software de análisis y simulación de bus de aviónica en tiempo real dataSIMS y un paquete completo de LabVIEW y LabVIEW en tiempo real. APLICACIONES La tarjeta ExpressCard MIL-STD-1553 BU-67101Q es adecuada para una amplia variedad de aplicaciones, entre las que se incluyen las pruebas en tierra a nivel de caja, la simulación, los equipos de prueba portátiles, las pruebas y el diagnóstico en la línea de vuelo, el desarrollo de software, la integración de sistemas y la depuración. La tarjeta mejora el trabajo de los desarrolladores, integradores, probadores, personal de campo y personal de pruebas de vuelo a través de las capacidades avanzadas de 1553 que son accesibles en un factor de forma portátil.
