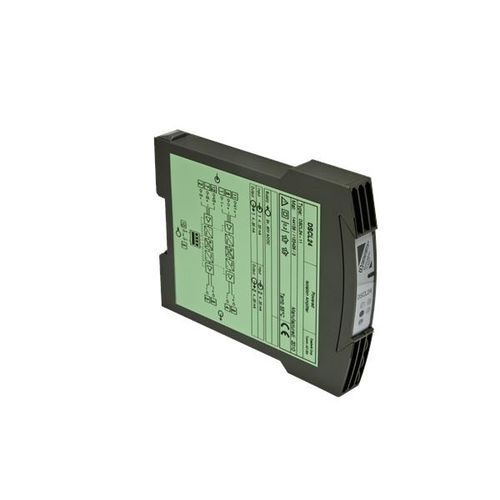

Acondicionador de señal configurable DSCL24-01

jumperalimentado por buclede una vía

Cada módulo aislador configurable en fábrica DSCL24 de un solo canal proporciona hasta 36 configuraciones diferentes de entradas y salidas de corriente o tensión de proceso. Una herramienta de encaje única permite la extracción rápida de la placa de circuito de los módulos para permitir al usuario reposicionar cuatro (4) puentes y reconfigurar las E/S de cada módulo. El ajuste predeterminado de fábrica proporciona corriente de entrada y salida de 4-20mA. Cada módulo aislador configurable de fábrica DSCL24 proporciona un aislamiento completo de 3 vías con una entrada CMV de 2300Vrms a la salida y una fuente de alimentación CMV de 3700Vrms a la protección de E/S. Se ofrecen dos versiones de módulos que aceptan una fuente de alimentación universal de 24 a 60 V CC o CA y de 85 a 230 V CC o CA con un consumo de corriente alterna de 45 a 400 Hz.
