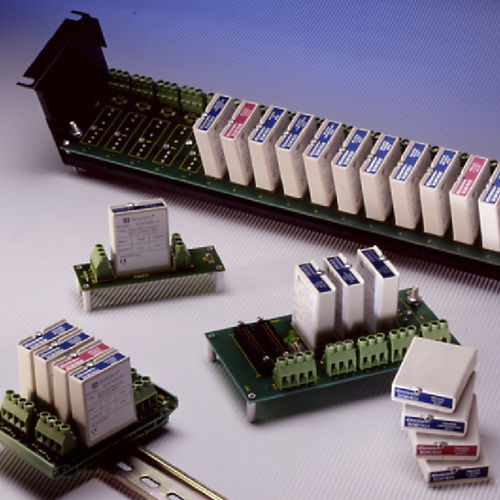

Módulo de tratamiento de señal entradas analógicas SCM7B Series

de tensiónaislado

Cada módulo de entrada de tensión analógica aislada SCM7B21 acepta un canal de entrada de tensión analógica que se filtra, aísla, amplifica y convierte en una tensión analógica de alto nivel para la salida al sistema de control de procesos. El módulo de entrada de tensión analógica aislada SCM7B21 incorpora un enfoque de filtrado de cinco polos para maximizar tanto la respuesta en tiempo como en frecuencia, aprovechando las características de Thomson (Bessel) y Butterworth. Un polo del filtro está en el lado del campo de la barrera de aislamiento; cuatro están en el lado del sistema de control de procesos. Después del filtrado inicial de campo, la señal de entrada es cortada por un circuito de picador propietario y transferida a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. La señal se reconstruye y se filtra para la salida del sistema de control de procesos.
