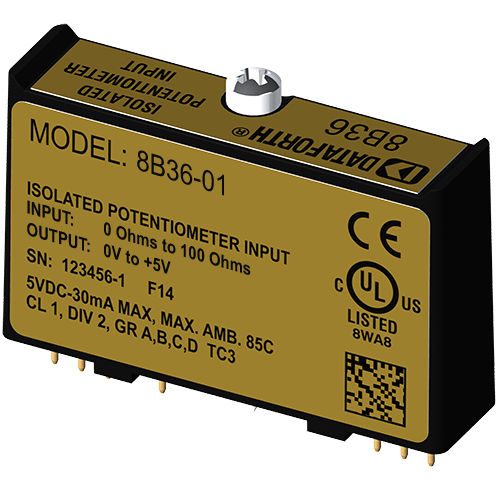

Módulo de entrada analógico 8B36-01

compacto

Los acondicionadores de señales de entrada de milivoltaje 8B30 están diseñados para aplicaciones incorporadas a fin de proteger los equipos, tanto en el campo como en la sala de control, de las sobretensiones, a la vez que reducen el ruido eléctrico en las señales medidas. Estos acondicionadores de señal de milivoltaje 8B30, que proporcionan las mejores especificaciones del mercado en un paquete compacto, aíslan, filtran y amplifican una señal de entrada de milivoltaje y emiten una señal analógica de alta calidad para la adquisición y el control de datos. Los acondicionadores de señal de entrada de milivoltaje Dataforth 8B30 proporcionan un margen de precisión de ±0,05% y un margen de linealidad de ±0,02%. Un filtro de cinco polos en el acondicionador de señales de entrada de milivoltaje 8B proporciona filtrado de señales con 70dB de RMN (rechazo en modo normal) a 60Hz, un polo de este filtro se encuentra en el lado del campo de la barrera de aislamiento para anti-aliasing y los otros cuatro polos se encuentran en el lado del sistema. Los acondicionadores de señales de entrada de milivoltaje 8B30 también garantizan un alto nivel de confiabilidad y estabilidad a largo plazo con E/S de campo protegidas contra voltajes continuos de hasta 240Vrms, según se define en la especificación de protección de transitorios ANSI/IEEE C37.90.1. La barrera de aislamiento del transformador de 1500Vrms elimina los bucles de tierra, permite la operación en altos voltajes de entrada de modo común y rechaza grandes picos de modo común, todo lo cual contribuye a preservar la integridad de la señal mientras mantiene un alto nivel de precisión y ruido de salida.
