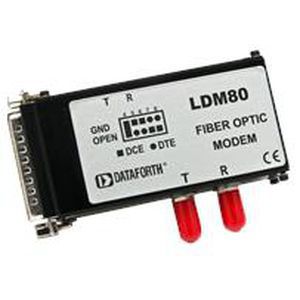

Módem de fibra óptica LDM80

El LDM80 es un pequeño y económico transmisor/receptor de fibra óptica alimentado completamente por el puerto host RS-232. La carcasa del LDM80 es una carcasa conductora que reduce en gran medida la radiación RF y la susceptibilidad. La robusta carcasa metálica es lo suficientemente pequeña como para ser montada en el panel trasero de un equipo informático típico, lo que ahorra un valioso espacio en el escritorio y en el suelo. Un par de estas unidades permite que la mayoría de los enlaces de cable RS-232C sean reemplazados y extendidos con un cable de fibra óptica dúplex. El límite normal de 50 pies (15 m) de RS-232 puede extenderse a 2,2 millas (3,5 km). Las comunicaciones de datos por fibra óptica proporcionan un rechazo completo de EMI/RFI, aislamiento, eliminación de bucles de tierra e índices de error reducidos. La seguridad de los datos se ve reforzada por emisiones electromagnéticas casi inexistentes. La conexión RS-232 se realiza a través de conectores EIA de 25 pines macho o hembra. La conexión de fibra óptica se realiza a través de conectores ST. El LDM80 es equivalente a un circuito RS-232 de 3 hilos y dúplex completo. Las señales de handshake se conectan localmente como en la Figura 1. Los LEDs indicadores se encienden durante un "ESPACIO" en la transmisión o recepción de datos. Se proporciona un interruptor DIP de inversión TD/RD para la conexión a los puertos DTE (equipo terminal de datos) o DCE (equipo de comunicación de datos).
