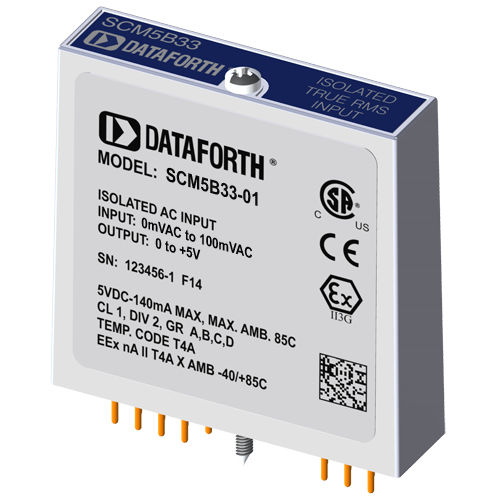

Módulo de entrada true RMS SCM5B33-01

de tensiónde corrienteaislado

Cada módulo de entrada True RMS SCM5B33 proporciona un único canal de entrada de CA que se convierte a su valor True RMS de CC, se filtra, se aísla, se amplifica y se convierte en una salida de tensión o corriente de proceso estándar. Los módulos SCM5B están diseñados con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida puede encenderse continuamente simplemente conectando el pin 22, el pin de lectura, al común de E/S, pin 19. La señal de entrada de tensión o corriente de campo se procesa a través de un preamplificador y un convertidor RMS en el lado de campo de la barrera de aislamiento. A continuación, la señal de CC convertida se trocea mediante un circuito chopper propio y se transfiere a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. Los circuitos del ordenador reconstruyen, filtran y convierten la señal en salidas estándar. Los módulos se alimentan a +5 VCC, ±5%. Para los modelos de salida de corriente, se requiere una alimentación de bucle externa de 4,2 V a 26 V. La conexión de la alimentación de bucle, con carga en serie, se realiza entre la patilla 20 (+) y la patilla 19 (-).
