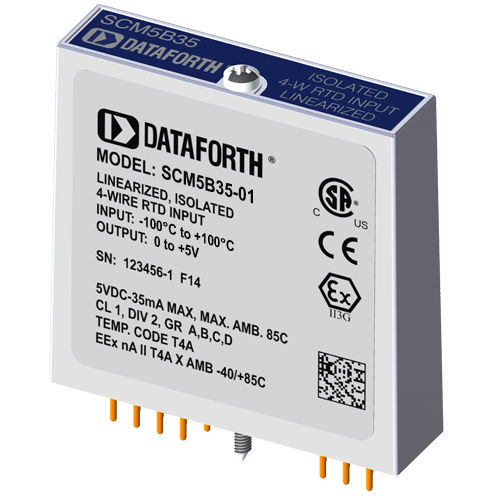

Módulo de entrada para RTD SCM5B35-01

analógicode temperatura

En las aplicaciones de medición de temperatura RTD que requieren un nivel muy alto de precisión, el módulo de entrada RTD de 4 hilos SCM5B35 ofrece una ventaja significativa sobre las técnicas de medición de 3 hilos. El SCM5B35 mide únicamente la tensión que cae a través de la RTD e ignora casi por completo la resistencia o la longitud de los cables conductores de la RTD. El módulo de RTD de 3 hilos SCM5B34 proporciona compensación de la resistencia del cable, pero requiere resistencias de cable iguales, mientras que el SCM5B35 no requiere resistencias de cable iguales. Cada módulo de entrada de RTD SCM5B35 proporciona un solo canal de entrada de RTD que se filtra, aísla, amplifica, linealiza y convierte en una salida de tensión analógica de alto nivel. Esta salida de tensión está controlada por un conmutador lógico, lo que permite a estos módulos compartir un bus analógico común sin necesidad de multiplexores externos. Los módulos SCM5B están diseñados con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida se puede encender de forma continua simplemente conectando el pin 22, el pin de Lectura-Habilitada, al Común de E/S, pin 19.
