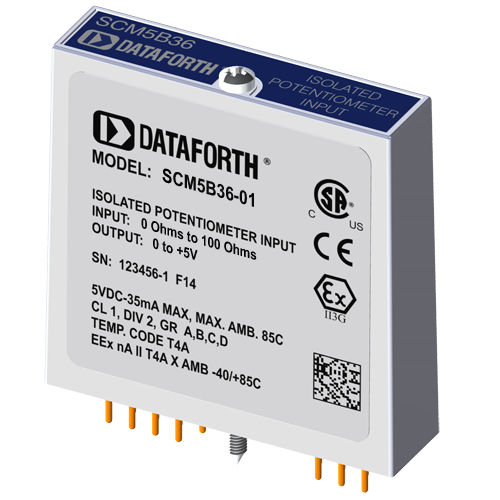

Módulo de entrada para potenciómetro SCM5B36-01

Cada módulo de entrada de potenciómetro SCM5B36 proporciona un único canal de entrada de potenciómetro que se filtra, aísla, amplifica y convierte en una salida de tensión analógica de alto nivel. Esta salida de tensión está controlada por conmutadores lógicos, lo que permite a estos módulos compartir un bus analógico común sin necesidad de multiplexores externos. Los módulos SCM5B están diseñados con un circuito del lado del ordenador completamente aislado que puede ser flotado a ± 50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida puede encenderse continuamente simplemente conectando el pin 22, el pin de lectura, al común de E/S, pin 19. La excitación para el potenciómetro se proporciona desde el módulo mediante dos fuentes de corriente adaptadas. Cuando se utiliza un potenciómetro de tres hilos, este método permite cancelar los efectos de las resistencias de los cables. Las corrientes de excitación son muy pequeñas (menos de 1.0mA) lo que minimiza el autocalentamiento del potenciómetro.
