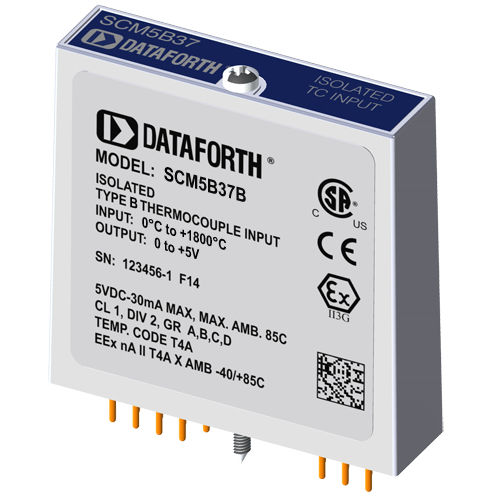

Módulo de entrada para termopar SCM7B37B

Cada módulo de entrada de termopar no linealizado SCM5B37 proporciona un único canal de entrada de termopar que se filtra, aísla, amplifica y convierte en una salida de tensión analógica de alto nivel. Esta salida de tensión está controlada por un conmutador lógico, lo que permite a estos módulos compartir un bus analógico común sin necesidad de multiplexores externos. Los módulos SCM5B están diseñados con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida puede encenderse continuamente simplemente conectando el pin 22, el pin de lectura, al común de E/S, pin 19. El SCM5B37 puede conectarse a nueve tipos de termopares estándar de la industria: J, K, T, E, R, S, C, N y B. Su señal de salida correspondiente opera en un rango de 0V a +5V. Cada módulo está compensado por la unión en frío para corregir los termopares parásitos formados por el cable del termopar y los terminales de tornillo del panel posterior de montaje. La detección de termopar abierto de escala ascendente se realiza mediante una resistencia de pull-up interna. La indicación de escala descendente puede implementarse instalando una resistencia externa de 47M Ohm, ±20% de tolerancia, entre los terminales de tornillo 1 y 3 en los paneles posteriores SCMPB01/02/03/04/05/06/07. El filtrado de la señal se realiza con un filtro de seis polos que proporciona 95 dB de rechazo en modo normal a 60 Hz y 90 dB a 50 Hz. Dos polos de este filtro están en el lado de campo de la barrera de aislamiento, y los otros cuatro en el lado del ordenador.
