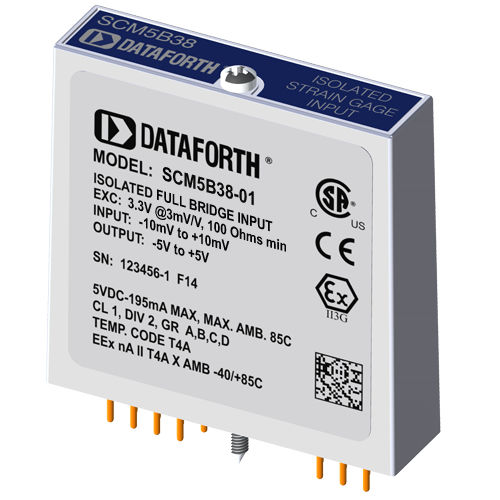

Módulo de entrada para galga extensiométrica SCM5B38-01

de banda ancha

Cada módulo de entrada de banda extensométrica SCM5B38 proporciona un único canal de entrada de banda extensométrica que se filtra, aísla, amplifica y convierte en una salida de tensión analógica de alto nivel (figura 1). Esta salida de tensión está controlada por un conmutador lógico, lo que permite a estos módulos compartir un bus analógico común sin necesidad de multiplexores externos. Los módulos SCM5B están diseñados con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida puede encenderse continuamente simplemente conectando el pin 22, el pin de lectura, al común de E/S, pin 19. El SCM5B38 puede conectarse a transductores de puente completo o medio puente con una resistencia nominal de 100 ohmios a 10 kohmios. Un par de resistencias de terminación de puente emparejadas (a ±1mV a +10V de excitación) permite el uso de transductores de medio puente o cuarto de puente de bajo coste (Figuras 2, 3, 4). El ancho de banda de 10 kHz permite medir procesos de alta velocidad, como el análisis de vibraciones. La excitación de la banda extensométrica se proporciona desde el módulo mediante una fuente muy estable de 10V o 3,333V. La fuente de excitación está totalmente aislada, lo que permite que las entradas del amplificador funcionen en todo el rango de la tensión de excitación. Esta característica ofrece una flexibilidad significativa en aplicaciones del mundo real. Las sensibilidades de escala completa de 2 mV/V, 3 mV/V o 10 mV/V se ofrecen de serie. Con una excitación de 10 V, esto da como resultado un rango de entrada de escala completa de ±20 mV, ±30 mV o ±100 mV que produce una salida de escala completa de ± 5 V.
