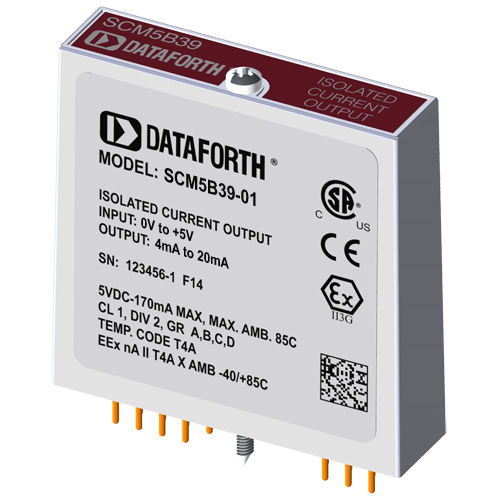

Cada módulo de salida de corriente SCM5B39 proporciona un único canal de salida analógica. El circuito de seguimiento y retención de la etapa de entrada puede funcionar en modo de retención, en el que un DAC puede alimentar varios módulos de salida, o en modo de seguimiento, en el que un DAC se dedica a cada módulo. Además del circuito de seguimiento y retención, cada módulo proporciona un búfer de señal, aislamiento, filtrado y conversión a una salida de corriente de alto nivel.
La configuración del modo de seguimiento o retención está controlada por el estado lógico de WR EN\, pin 23 del módulo. Cuando el pin 23 está bajo, se activa el modo de seguimiento. Si el pin 23 está alto, se activa el modo de retención. El módulo está diseñado con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este completo aislamiento significa que no se requiere ninguna conexión entre el Común de E/S y el Común de Potencia para el correcto funcionamiento del circuito de seguimiento y retención. Para un estado bajo, simplemente conecte el pin 23, el pin de Activación de Escritura, al Común de E/S, pin 19.
Las placas base SCMPB02 y SCMPB06 permiten el control de la línea de control WR EN\ por el ordenador host, lo que permite la multiplexación de un DAC host a hasta 64 módulos de salida SCM5B39. Durante el encendido, la salida permanece a 0 mA durante 100 ms en todos los modelos excepto en el SCM5B39-07, lo que permite inicializar el circuito de seguimiento y retención.
---
