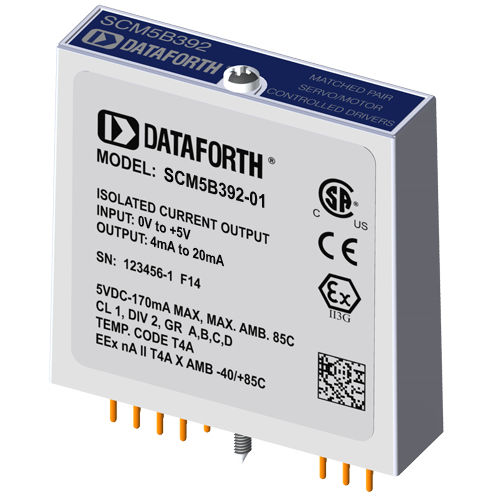

Módulo mixto para servomotor SCM5B392-01

analógicode corrientede tensión

El conjunto de módulos de servocontrolador/motor SCM5B392 está diseñado para resolver el problema de extender una señal de servocontrolador o motor a larga distancia con la posibilidad de captación de ruido y/o contacto con tensiones peligrosas. Cada conjunto de módulos SCM5B392 se compone de dos módulos: un módulo de entrada de tensión/salida de corriente y un módulo de entrada de corriente/salida de tensión. El módulo de entrada de tensión se conecta a la salida de tensión del servo o controlador del motor y proporciona una salida aislada de 4 a 20 mA que se conecta a la entrada del módulo de entrada de corriente. El módulo de entrada de corriente aísla y proporciona una tensión de salida idéntica a la del servocontrolador o controlador del motor. De este modo, la señal de control original se ha aislado (dos veces) y ampliado a través de un bucle de corriente de 4 a 20 mA. Existen varias opciones de montaje para el conjunto de módulos SCM5B392. Si se requiere un gran número de canales, están disponibles el panel posterior SCMPB01 de 16 canales y el panel posterior SCMPB05 de 8 canales. Los paneles de montaje SCMPB03 para un canal y SCMPB04 para dos canales permiten montar un número menor de canales.
