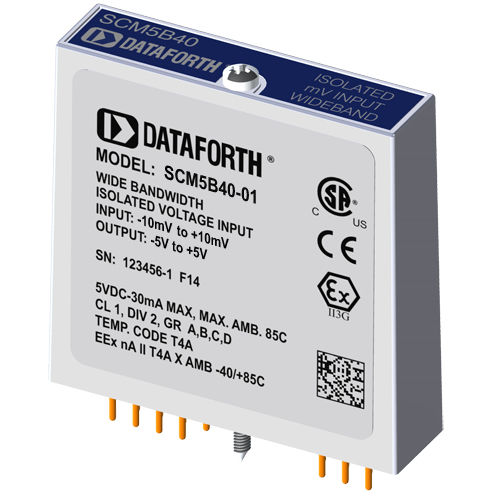

Módulo de entrada de tensión SCM5B40-01

analógicode banda ancha

Cada módulo de entrada de tensión de ancho de banda amplio SCM5B40 y SCM5B41 proporciona un único canal de entrada analógica que se amplifica, aísla y convierte en una salida de tensión analógica de alto nivel. Esta salida de tensión está controlada por un conmutador lógico, lo que permite a estos módulos compartir un bus analógico común sin necesidad de multiplexores externos. Los módulos SCM5B están diseñados con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida se puede encender continuamente simplemente conectando el pin 22, el pin de Lectura-Habilitada, al Común de E/S, pin 19. La señal de entrada se procesa a través de un preamplificador en el lado de campo de la barrera de aislamiento. Este preamplificador tiene un producto de ganancia-ancho de banda de 5MHz y un ancho de banda limitado a 10kHz. Tras la amplificación, la señal de entrada se trocea mediante un circuito chopper patentado. El aislamiento se realiza mediante un transformador de acoplamiento, que también utiliza una técnica propia para suprimir la transmisión de picos o sobretensiones de modo común. El módulo se alimenta de +5VDC, ±5%.
