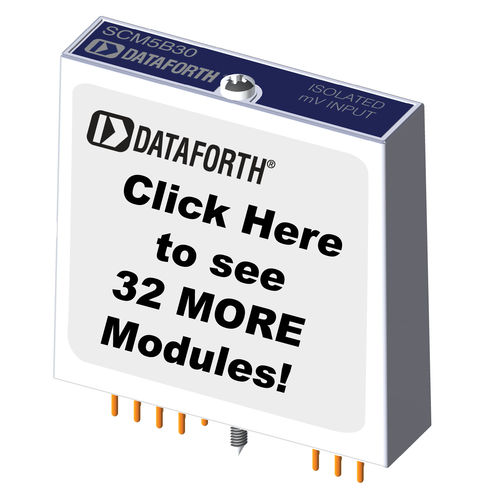

Módulo de entrada analógico SCM5B Series

de tensiónpara montaje en placa de circuito impresoaislado

Cada módulo de entrada de tensión SCM5B30 y SCM5B31 proporciona un único canal de entrada analógica que se filtra, aísla, amplifica y convierte en una salida de tensión analógica de alto nivel (figura 1). Esta salida de tensión está controlada por un conmutador lógico, lo que permite a estos módulos compartir un bus analógico común sin necesidad de multiplexores externos. Los módulos SCM5B están diseñados con un circuito del lado del ordenador completamente aislado que puede ser flotado a ±50V desde el Común de Potencia, pin 16. Este aislamiento completo significa que no se requiere ninguna conexión entre el común de E/S y el común de alimentación para el funcionamiento correcto del interruptor de salida. Si se desea, el interruptor de salida puede encenderse continuamente simplemente conectando el pin 22, el pin de lectura, al común de E/S, pin 19. El filtrado de la señal se realiza con un filtro de seis polos que proporciona 95dB de rechazo en modo normal a 60Hz y 90dB a 50Hz. Dos polos de este filtro están en el lado de campo de la barrera de aislamiento, y los otros cuatro en el lado del ordenador. Tras el filtrado inicial del lado de campo, la señal de entrada se trocea mediante un circuito chopper propio. El aislamiento se consigue mediante el acoplamiento de transformadores, de nuevo utilizando una técnica propia para suprimir la transmisión de picos o sobretensiones de modo común. El módulo se alimenta de +5VDC, ±5%. Un circuito de entrada especial en los módulos SCM5B30 y SCM5B31 proporciona protección contra la conexión accidental de tensiones de línea de alimentación de hasta 240 VCA.
